スマート　ナビ　取付事例

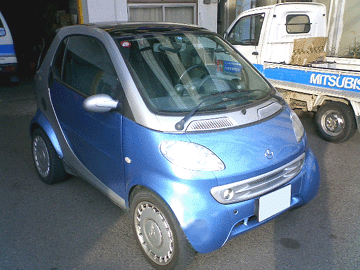

	【車輌】 MCC　スマート 2002年8月 GF-MC01M 【機種】 ECLIPSE 　AVN076HD 【取付KIT】カナック企画　GE-MC101

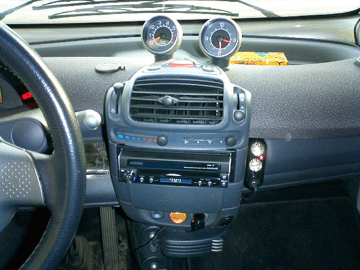

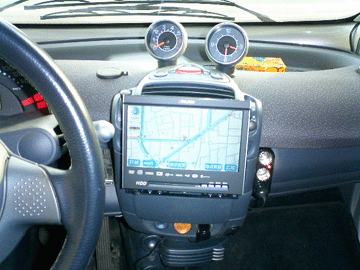

	純正ﾃﾞｯｷの場所へ1DIN AVNﾅﾋﾞを設置しました。車速はﾒｰﾀｰ裏の黒ｶﾌﾟﾗ11番（空端子）にﾋﾟﾝを挿し配線し、ﾃﾞｨｰﾗｰさんでｺﾝﾋﾟｭｰﾀｰによる設定（4,000円）をして頂きました。ﾊﾞｯｸは、左座席背面内張り中のﾊｰﾈｽの灰赤に配線しました。 ※誤記もありえますので、責任は負いかねます。取付KITの要領書には記載されていませんでしたが、ｾﾝﾀｰﾊﾟﾈﾙ（ｴｱｺﾝ吹出口含む）を外してしまった方が作業性が良いと思います。

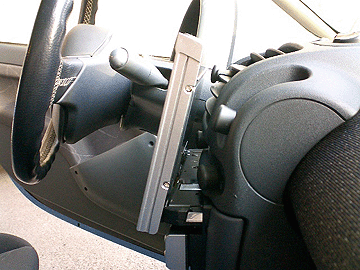

	ﾓﾆﾀｰ裏も余裕があり、かなり仰角まで設定できます。

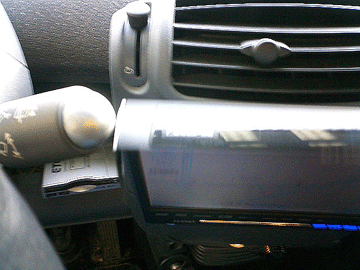

	AVN076HDのﾓﾆﾀｰは、開閉動作時、ﾜｲﾊﾟｰﾚﾊﾞｰ（停止位置）と干渉します。 SLOWの状態でなんとか大丈夫ですが、隙間は1mm無い位です。お客様に収納のﾏﾆｭｱﾙ設定での使用をお勧めしました。
