スマート　ナビ　取付事例

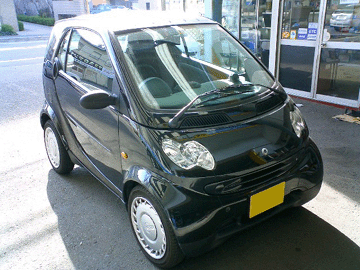

	【車輌】スマート 2003年10月 GH-450335 【機種】 carrozzeria 　AVIC-H09 　AVIC-V07MD 　CD-RGB60E（RGB延長ｹｰﾌﾞﾙ）ﾃﾞｰﾀｼｽﾃﾑ　STA101（ﾌｨﾙﾑﾚｽｱﾝﾃﾅ）【取付KIT】カナテクス　GE-MC101

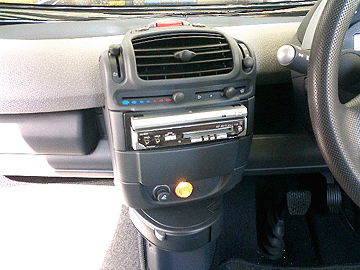

	03年8月以降のｽﾏｰﾄは、取付KITﾒｰｶｰが『未調査』との事で『KIT設定なし』でしたが、見た目同じですので敢行しました。問題なく取付できました。車速はﾒｰﾀｰ裏の黒ｶﾌﾟﾗ11番（空端子）にﾋﾟﾝを挿し配線し、ﾃﾞｨｰﾗｰさんでｺﾝﾋﾟｭｰﾀｰによる設定（4,000円）をして頂きました。ﾊﾞｯｸは、左座席背面内張り中のﾊｰﾈｽの灰赤に配線しました。 ※誤記もありえますので、責任は負いかねます。取付KITの要領書には記載されていませんでしたが、ｾﾝﾀｰﾊﾟﾈﾙ（ｴｱｺﾝ吹出口含む）を外してしまった方が作業性が良いと思います。

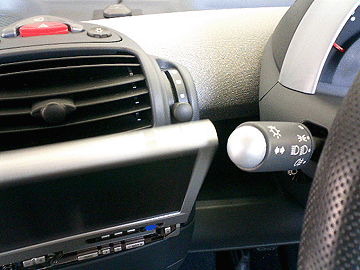

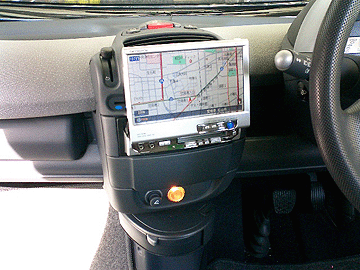

	AVIC-V07MDのﾓﾆﾀｰは、ｳｨﾝｶｰﾚﾊﾞｰ（停止位置）と干渉なく、問題ありません。隙間は5mm位です。

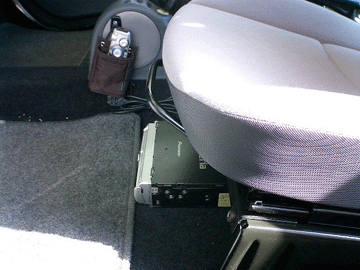

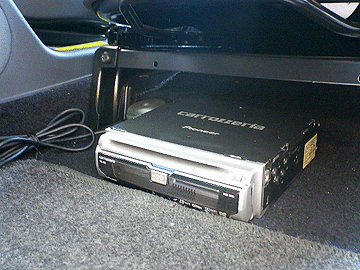

	AVIC-H09は助手席下に取り付けました。ｼｰﾄ下に凸部があり、少し前に出てしまいますが、座って足に当たる事はありませんでした。写真はｼｰﾄを一番後ろにした状態です。
