ポルシェ ボクスター
2010年8月
E-986K
【機種】
Panasonic
CY-RC51KD（ﾊﾞｯｸｶﾒﾗ）
CA-RCC52AD（ｶﾗｰｷｬｯﾌﾟ）
黄色の印（ﾅﾝﾊﾞｰ中央上部）に両面ﾃｰﾌﾟで貼り付け、その隣に15mmの配線引込穴を開けました。
穴にはｸﾞﾛﾒｯﾄを入れ防水しました。
赤印の箇所にｸﾘｯﾌﾟがあります。
ﾊﾝﾄﾞﾙ下を通してﾅﾋﾞまで配線しました。
| 【車輌】 ポルシェ ボクスター 2010年8月 E-986K 【機種】 Panasonic CY-RC51KD（ﾊﾞｯｸｶﾒﾗ） CA-RCC52AD（ｶﾗｰｷｬｯﾌﾟ） |
| 肝心な実車とｶﾒﾗ取付部の撮影を忘れました。 黄色の印（ﾅﾝﾊﾞｰ中央上部）に両面ﾃｰﾌﾟで貼り付け、その隣に15mmの配線引込穴を開けました。 穴にはｸﾞﾛﾒｯﾄを入れ防水しました。 |

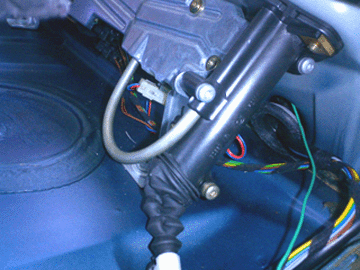

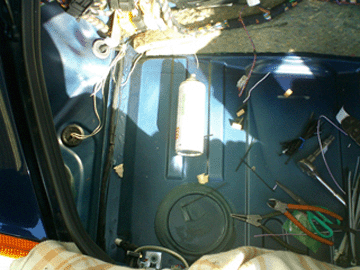

| 針金でﾄﾗﾝｸ後部の中央左寄りに有る、ｸﾞﾛﾒｯﾄより引き込みました。 |

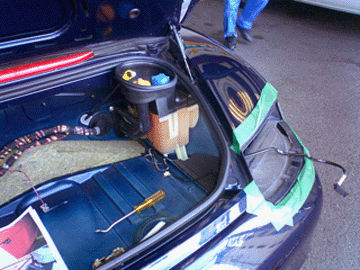

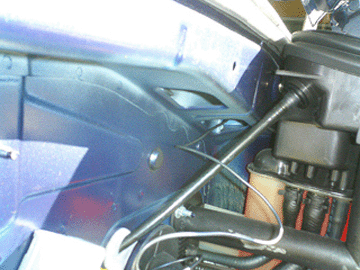

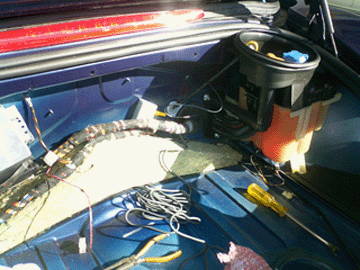

| 車輌配線に沿わせて、左から前、そして右に配線しました。 |
|
|

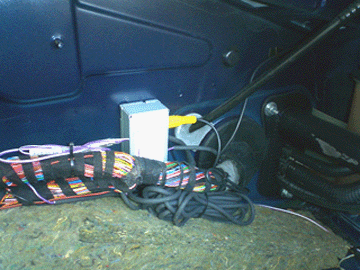

| 電源BOXの取付位置 |

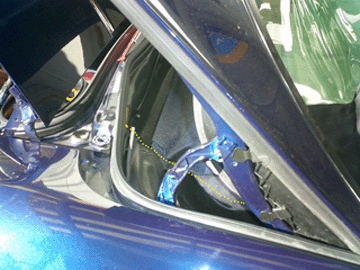

| ﾋﾞﾃﾞｵｺｰﾄﾞを幌の収納部へ引き込みます。 |

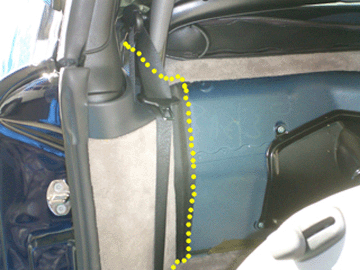

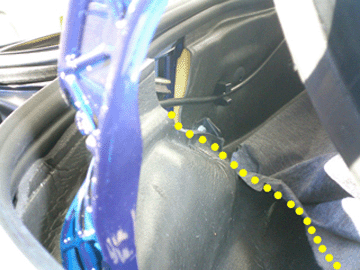

| 幌の収納部内、ｺﾞﾑｼｰﾄの下（黄色点線）を這わせました。 |
|
|

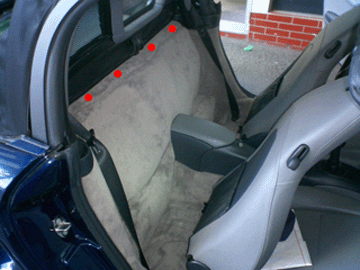

| ｼｰﾄ背面の内張りを剥がします。 赤印の箇所にｸﾘｯﾌﾟがあります。 |

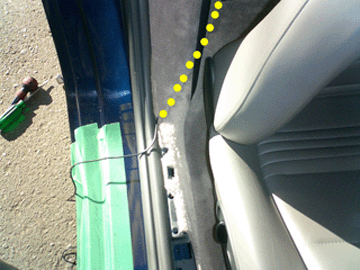

| ｻｲﾄﾞ内張りのｺﾞﾑの下を這わせました。 |
|
|

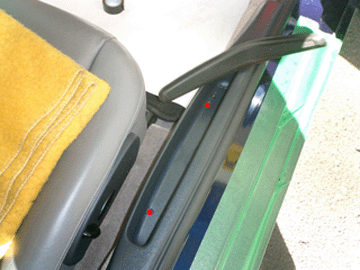

| 助手席側ｽﾃｯﾌﾟは、ｸﾘｯﾌﾟと赤印の箇所にﾄﾙｸｽﾈｼﾞで止まっています。 |

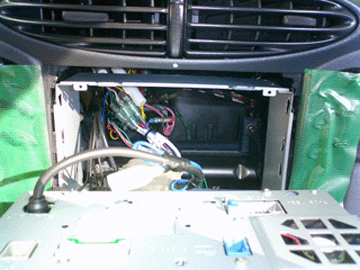

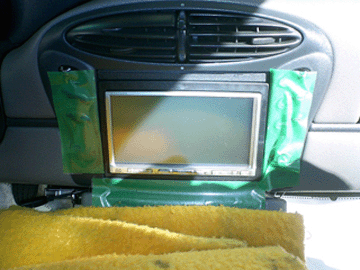

| 既設ﾅﾋﾞを外すと、奥は欧州車にしては広いです。 ﾊﾝﾄﾞﾙ下を通してﾅﾋﾞまで配線しました。 |
|
|

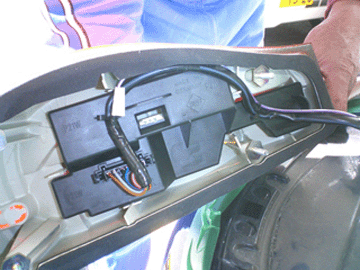

| ﾊﾞｯｸ信号は、ｺﾝﾋﾞﾃｰﾙを外し、黒青（青黒？）から取り出しました。 |
|
