【車輌】

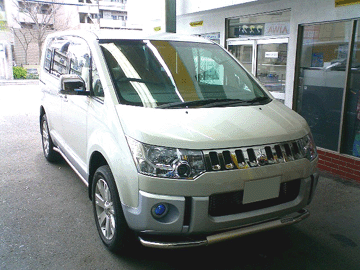

三菱 デリカD:5
2008年4月
DBA-CV5W
【機種】
ALPINE
 PKG-2000
【使用部品】
データシステム
 VHO-M22(ビデオ出力ケーブル)
NAVC
 NVC-205G(RCAビデオケーブル)
三菱純正
 7200A663(ヘッドライニングカバー)
 7200A664(   〃   )
久しぶりの『気合い』要る作業です。

D:5はオプションで天吊モニターが設定されています。モニター無しの車輌に純正モニターを付けたいとの御依頼でした。しかし、純正モニターは車輌配線を利用している為、車輌配線ごとの引き直しになり部品代・工賃ともに高額になります。

そこで同等の市販モニターを取り付けることにしました。
純正モニターなしの天井です。

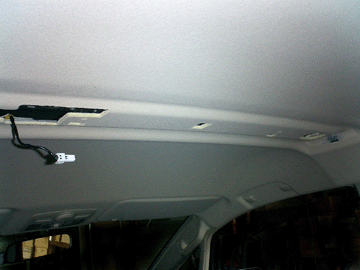

前側のヘッドライニングカバーを外してみました。

市販モニターは、基本的に天井中央のルームランプを外し、そこに付けるのですが、D:5にはそれがありません。

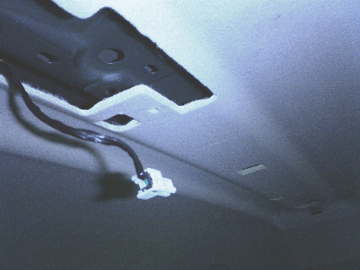

D5Mn02.gif付けるとしたら、内張りの奥に見える『袋』状の鉄板に固定するしかありません。

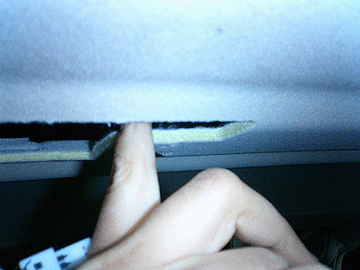

しかも内張り表面まで3cmほど距離があります。

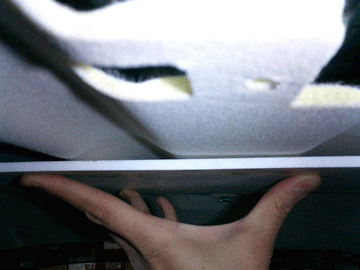

さらに、天井内張りが平らでなく波打った形状です。

う〜む。。。

迷っても、そこしかないのですから、強行に決定し、作業開始です。

天井内張りを切り取り、スペーサーを入れて、取付金具を水平に固定。

左右のヘッドライニングカバーを取り付け、天井内張りの起伏に合わせて、モニターカバーを切除加工します。

各配線を接続し、完成。

・・・書けば簡単ですが、1日半かかっています。

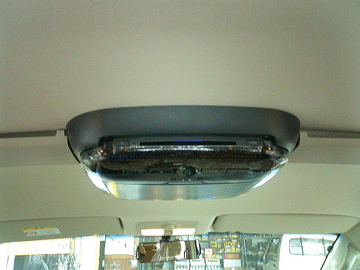

完了した状態です。

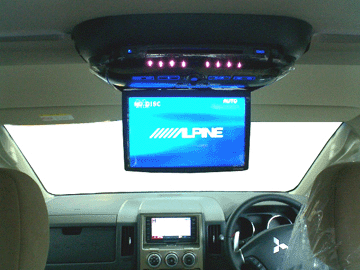

純正より大画面(10.2インチ)で迫力があります。

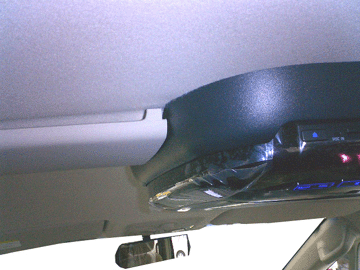

ヘッドライニングカバーのセンター側が、若干浮きますが、これは純正モニターと組合せば、モニター側で押さえる仕様ですので、多少は已む無し。

出来るだけ隙間が出ないように曲げ加工をしました。
