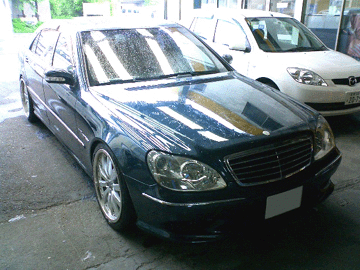

	【車輌】 ベンツ S500 2000年12月　GF-220175 【機種】 carrozzeria 　AVIC-HRZ99G�U 　GEX-P06DTV 三菱電機 　EP-737B　（ETC） 【取付KIT】 OFFICE-K 　TV MOUNT KIT　（ﾏｳﾝﾄKIT） ｼﾞｬｽﾄﾌｨｯﾄ 　KJ-G100DE　（金具のみ流用） ｐｂ 　BIF-C01−MB1　（CANﾊﾞｽｱﾀﾞﾌﾟﾀｰ） 　RHA50　（ｽﾋﾟｰｶｰﾗｲﾝ用2Ωﾚｼﾞｽﾀｰ） NAVC 　SPC-500　（ｽﾋﾟｰｶｰｹｰﾌﾞﾙ）

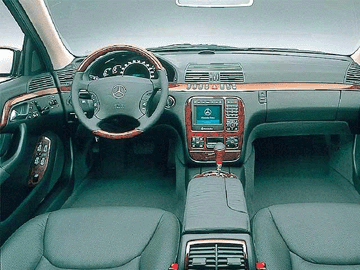

	取付前、純正ﾃﾞｯｷの状態です。 小画面のCD純正ﾅﾋﾞ･･･確かに換えたくなりますね。

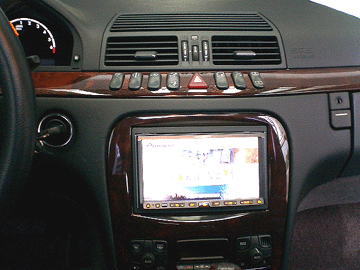

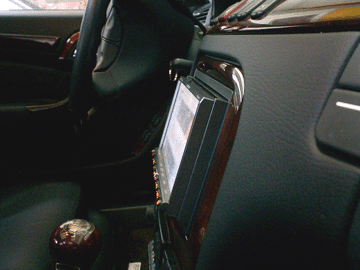

	S500（W220）ﾍﾞﾝﾂは取付KITﾒｰｶｰ（ｐｂ）でもAVｲﾝｽﾄｰﾙKITの設定が無く、『取付不可』となっている車種でした。 しかし、お客様がﾊﾟﾈﾙKITをお持込され、今回存在を初めて知ることとなりました。 気合の要る仕事です CANﾊﾞｽ信号車のため、CANﾊﾞｽｱﾀﾞﾌﾟﾀｰを使用し、ACC・ｲﾙﾐ・車速・ﾊﾞｯｸを取り出しますが、『当車両（ﾏｲﾅｰ前）は車速が弱い為、車速信号変換アダプター（PC-101）が必要な機種があります』との記載がありました。 他所から、ﾄﾗﾝｸ内純正ﾅﾋﾞﾕﾆｯﾄ黄色ｺﾈｸﾀｰ(26P)10番緑線から車速取り出し可能との情報もあり、接続したところ問題ありませんでした。 +Bは純正ｵｰﾃﾞｨｵｺﾈｸﾀｰ（赤黄）、ｱﾝﾃﾅｺﾝﾄﾛｰﾙも同（水色）に接続しました。 純正ｼｽﾃﾑがBOSSｼｽﾃﾑ（11ｽﾋﾟｰｶｰ）ですので、ﾅﾋﾞのｽﾋﾟｰｶｰ線をﾄﾗﾝｸ内ｱﾝﾌﾟ部まで引き、ｱﾝﾌﾟをｽﾙｰした状態で接続しました。 また純正ｽﾋﾟｰｶｰの抵抗値が低いため、ﾚｼﾞｽﾀｰ2Ωを追加しました。 木目ﾊﾟﾈﾙKITの取付要領書に『金属枠だけでの取付では重みに耐えたれない場合がある』と記載があったので、ﾅﾋﾞ背面に取付ｽﾃｰを作成し取り付けました。 木目も純正の質感とほぼ近く綺麗に収まりました。 ※誤記もありえますので、各配線は御確認ください。責任は負いかねます。

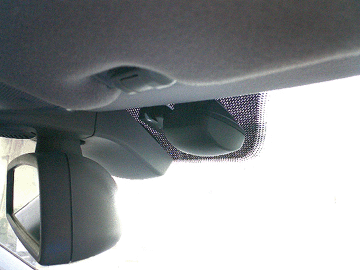

	ﾌﾛﾝﾄｶﾞﾗｽがGPSを通さない特殊ｶﾞﾗｽでしたので、上部の可透部にﾌﾞﾗｹｯﾄを使用し、GPSｱﾝﾃﾅを設置しました。
