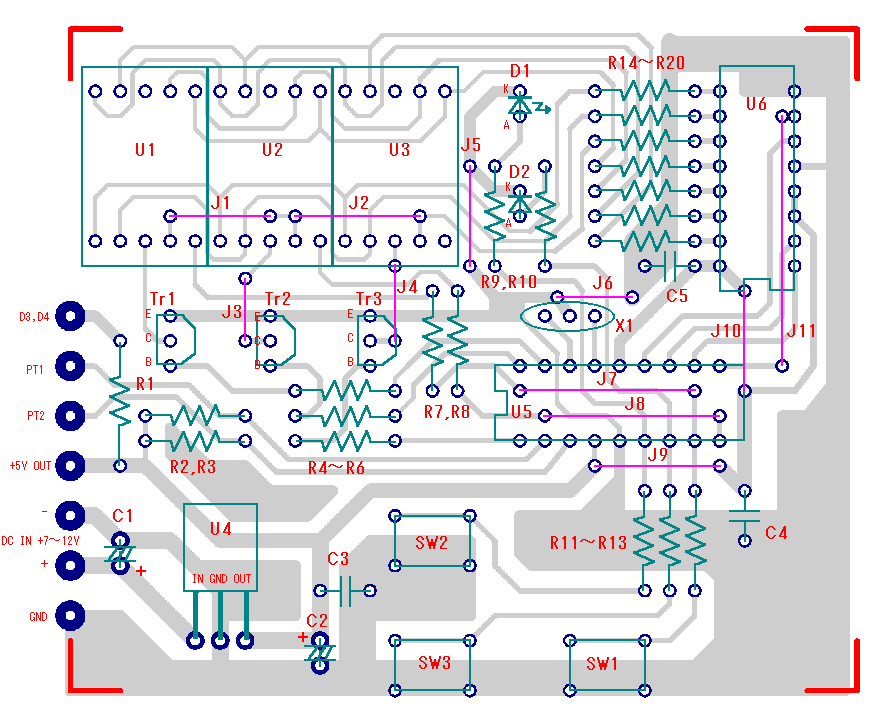

弾速測定器 部品表・パーツ配置図

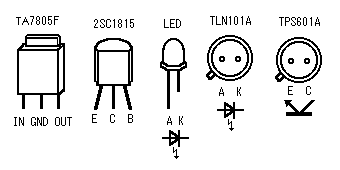

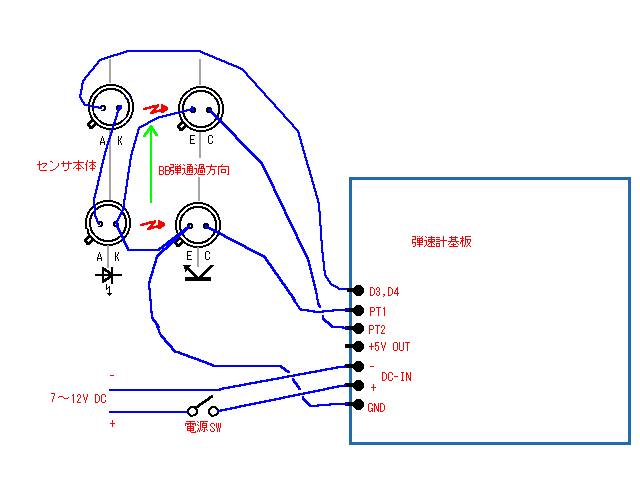

部品番号 | 部品名 | 備考 |
U1,U2,U3 | 7seg LED スタンレーNKR161 | カソードコモンタイプ 他に東芝 TLR362Tなど |
U4 | 3端子レギュレータ 7805 | TA7805F など(型番によって端子の配置が異なる場合があるので注意) |
U5 | PIC16F84A-20/P | Microchip社製 1チップマイコン |
U6 | 4511B | CMOS 7segLEDドライバ |
Tr1,Tr2,Tr3 | 2SC1815 | |
PT1,PT2 | フォトトランジスタ TPS601A (または相当品) | 外付け部品(BB弾センサ・受光部品) |
D1,D2 | LED (IF=10mA程度) | |
D3,D4 | 赤外線LED TLN101A(または相当品) | 外付け部品(BB弾センサ・発光部品) |
C1,C2 | 電解コンデンサ 47μF/25V | |
C3,C4,C5 | セラミック 0.1μF | |
R2,R3 | 4.7kΩ 1/4W | |
R4,R5,R6 | 6.8kΩ 1/4W | |
R1 | 180Ω 1/4W | |
R7,R8, R14,R15,R16,R17, R18,R19,R20 |
200Ω 1/4W | |
R9,R10 | 680Ω 1/4W | |
R11,R12,R13 | 2.2kΩ 1/4W | |
X1 | 20MHz セラミック発振子 | 村田製作所 CSTLA/CSTLSシリーズ |
SW1,SW2,SW3 | 小型タクトスイッチ | Push ON タイプ |
