場所確認キーホルダー
はじめに
トランジスタ技術誌(2000.7号)に、PICmicroデザインコンテスト入賞作品として、手拍子で場所を知らせてくれるキーホルダーの紹介が載っていました。
非常に簡単な回路にもかかわらず、ある決まったリズムで手を叩くと、そのリズムを認識してメロディを鳴らしてくれるというとても素晴らしい作品です。
手持ちの部品で大体組み立てられそうだったので、忘れん坊の私は早速作ってみることにしました。もっとも、そのまま作ったのでは芸(?)がないので、PHSのモックアップ(商品展示見本)にこれを組み込んで着メロ風に鳴らすようにしてみました。
各部画像
回路拡大

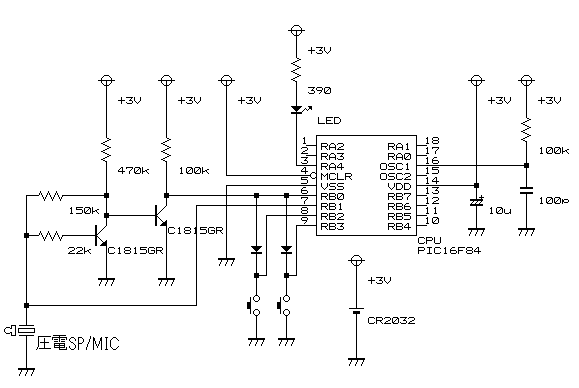

回路図
オリジナルからの変更点は、メロディが鳴る時に着信ランプが点滅するようにした所と、PHSのシャトルスイッチでサンプルリズムまたはメロディ演奏するようにした点です。
ソースプログラムのほうは著作権等の問題があるかと思いますので、トラ技7月号をご参考に願います。
その他
まだPHSに空きスペースがあるので、赤外線リモコンの機能も組み込んでみたいと思います。
部屋の中にいくつもリモコンが転がっていて不便なので、よく使う種類のリモコンで最低限の機能でも入れられれば結構便利になりそうです。最初は学習リモコンにするつもりだったのですが、メモリ不足と速度不足(クロック100kHzのため）で、予めいくつかのコマンドをプリセットする事になります。リモコン機能のほうは別ページでご紹介します。
