フルカラーLEDコントローラの作成

はじめに

またまたLEDネタです。今回は秋月で扱っているRGBフルカラーLED（PARA Light社 EP204K-35RGB）を入手しました。
とりあえずPWMで何階調か表示させてみようと、TechToolsのCVASMアセンブラに慣れるのも兼ねてPIC12F675でコントローラを作ってみました。
オートモードでは●〜●〜●〜●〜●〜●〜●〜●〜●〜○〜●のパターンでゆるやかに遷移、マニュアルモードでは一個のVRで各色32階調からの選択ができるようになっています。

使い道は謎ですが・・・ヴィッツのメーター照明オプションにカラー切り替えというのがあったので、そんな車関係の工作にでも応用しようかと思っています。

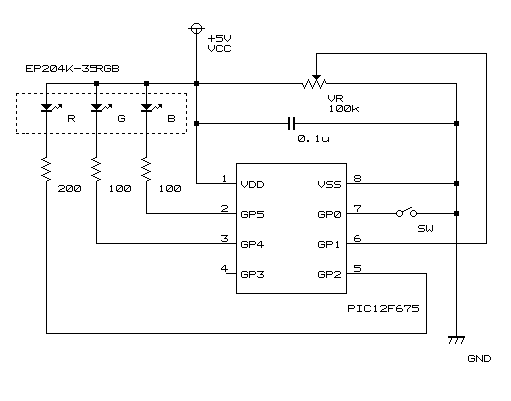

回路

PIC12F675を内部クロック4MHzにて使用します。 GP0のスイッチはAUTO/MANUALのモード切替を行うためのものです。 GP1はアナログ入力として使用します。 アノードコモンLEDからの電流を吸い込んで点灯するようにしていますが、カソードコモンLEDでも吐き出し点灯できるのでLEDの向きを逆に取り付ければ一応使えます（その場合、点灯パターンとマニュアルの階調が反転（ネガ）しますが・・・）。

プログラム

● ソース＋ｏｂｊ(HEX) ● zip形式3KB

• ソースはCVASM16アセンブラ専用です。
• TMR0割り込みでLEDの明るさをPWM制御しています。PWM周波数は約90Hz。
• 各LEDの明るさは128段階(0〜127)で、レジスタ(cnt_red/green/blue)にセットされた値で点灯制御します。
• マニュアルモードではGP1にかかる電圧に応じて各色・階調を変化させます。


写真

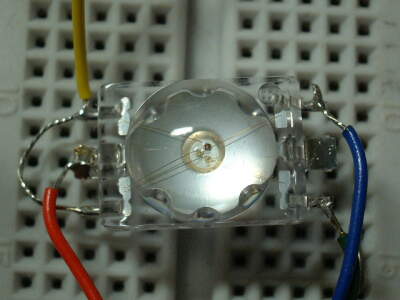

	【EP204K-35RGB】です。 サイズは約20*11(mm) RGB各最大35mA流せます。10mAくらいでも正面からはかなり眩しく感じました。

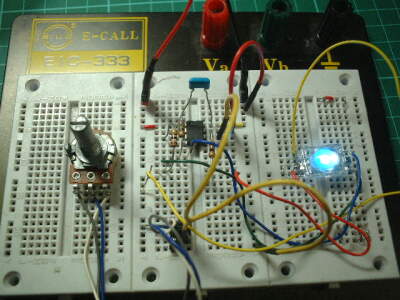

	ブレッドボードで確認中 GP0ピンをGNDに落とすとVRで色の選択ができるようになります。

(2007.5.1 追記)

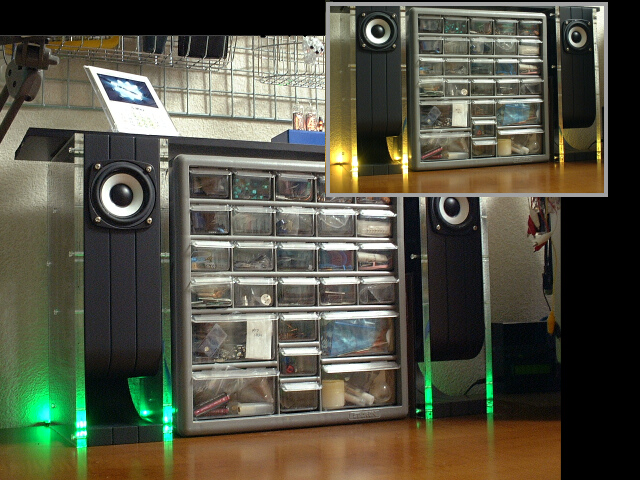

デスクトップのアクリルスピーカー後ろにLEDを配置してみました。スピーカーの間にあるパーツ箱が雰囲気を台無しに（笑
今回、秋月のＯＳＴＡ７１Ａ１Ｄ−Ａという角形フルカラーLEDを４個使いました。上記回路ではPICの引き込み点灯電流が定格オーバーになるので、LEDドライバにデジトラを使っています。
拡散の向きや方法を考えて調整すると、もっといい感じに出来るかもしれません。
