投稿電子工作

ハードウエア＆ソフトウエア担当 : fixer
ビジュアル担当(パネルデザイン) : おきゃん

概要

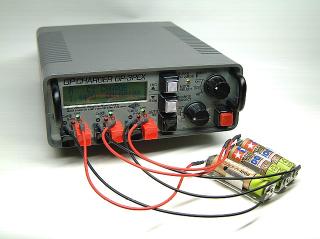

この充電器は私fixerと共同制作者である、おきゃんさんとの作品です。

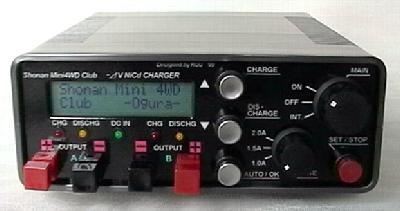

まずハードウエアですが基本回路はRUUさんの回路図を参考にし、制御ＩＣをPICからAVRに変更して、バッテリーの電圧監視はAVR内臓のADコンバータを介して行っています。
AVRはATMELのマイクロコントローラで使用したAVRはADコンバータ内蔵のAT90S8535を使用しました。

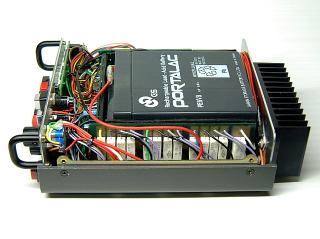

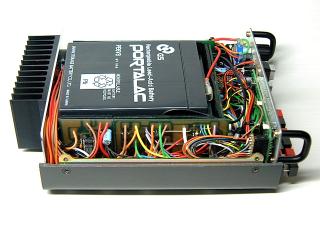

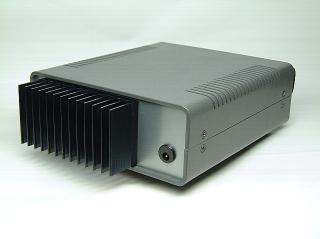

内蔵基板数は３枚でAVR制御基板・セメント抵抗基板・充放電制御基板と分かれています。
ソフトウエアはAVRGCCを使いＣで開発しました。

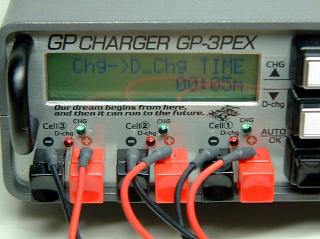

機能はRUUさんの充電器の基本機能に加え、充電終了時間の表示など追加しています。
なぜ充電本数が半端なのかといいますと、ミニ四駆のＧＰマシン化の為なのです。

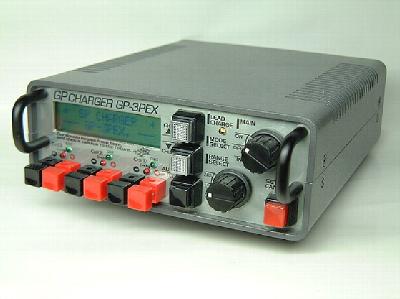

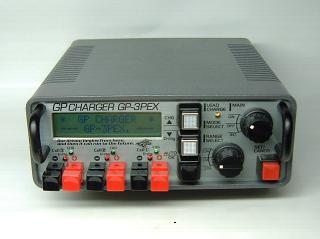

パネル部分の表示周りのレイアウトはコーレルドローで作成しています。印刷はコーレルドローからアルプスのMD-5000で印刷しています。
印刷用紙はデザイン用品店で手に入るMAXON(マクソン)のオーバーレイの黒にMD-5000のホワイト、メタリックシルバー、メタリックゴールドで印刷しています。
グレイのパネルは同じくMAXONのオーバーレイのグレイ(GG-5)を使ってMD-5000で印刷。
ただし黒と違って下のアルミ地が見えるので綺麗に処理していればよかったと後悔しています（＾＾；
黒だと下地も見えずに綺麗に仕上がっています。

MAXONのオーバーレイシートは各色揃っていてユザワヤとかでクォーターサイズ(330*254)で500円前後で手に入ります。
これを半分に切ってこのパネルが３枚分印刷できます。
MAXONのシートはほかにメタルカラーのヘアライン地などが揃ってるので好みに合わせて選ぶといいでしょうね。

MD-5000だと耐候性・耐水性はあるのですが印字面は強くないので爪でこするとだめです。
アルミに張り込むときも１回ではうまくいかずに２～３回貼り直してます（＾＾；；；；；

苦労した点

回路数は３回路内蔵していますので配線はものすごく混み合っています。
配線だけで１日使ってしまいました。本当はハーネスでまとめて接続したかったのですが最大２Ａも流れますので結局１本１本手配線になりました。
ソフトウエアではもっと機能追加したかったのですが、プログラムメモリの不足から結構妥協しています。もちろん必要な機能は十分備えていますが・・・

最後に

この充電器はＧＰマシン開発のために必要不可欠という事で製作されましたがＧＰマシン完成までデジカメ電池のやＭＰ３プレイヤーの充電器として大いに
役立っています。これもRUUさんの充電器があればこそ完成されたと言っても過言ではないでしょう。
この場を借りてRUUさんに感謝いたします
