【 CL6DX vs RY-66A vs CA52HB4の比較 】

 移動で比較的よく使われている人気アンテナ CL6DX(CD) , RY-66A(Radix) , CA52HB4(COMET) の3機種を

地上高10mにあげたときの特性を比較してみます。 10mに設定したのは移動で上げることができる高さとしては

8〜10mが一般的だろうと思ったからです。 私の場合は9.4mに上げています。

 シミュレーションソフトはEZNECを使います。理由は単に私が使い慣れているからです。hi

地面の設定はReal Ground です。 ではまず打ち上げ角度から・・・・・・・・

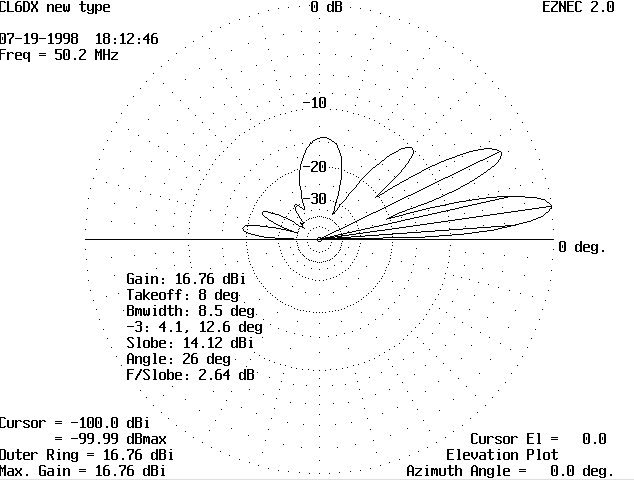

CL6DX  垂直パターン  10mH

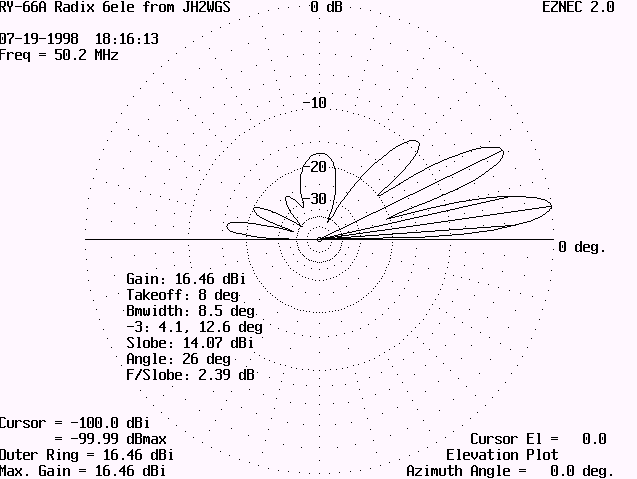

RY-66A  垂直パターン  10mH



CA52HB4  垂直パターン  10mH


 次は水平パターンからゲインとF/B比を見てみます。

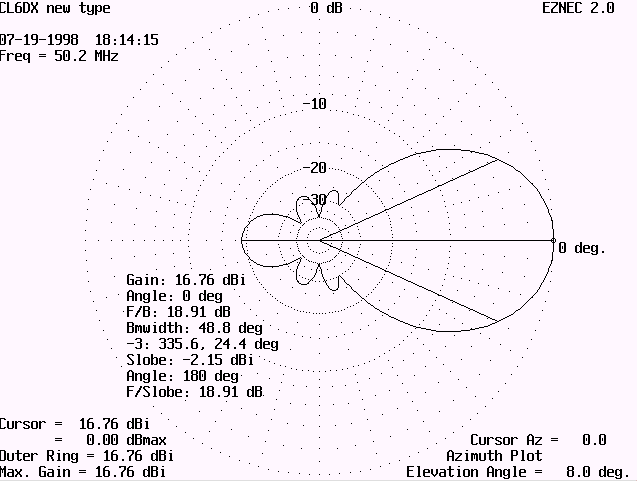

CL6DX  水平パターン  10mH

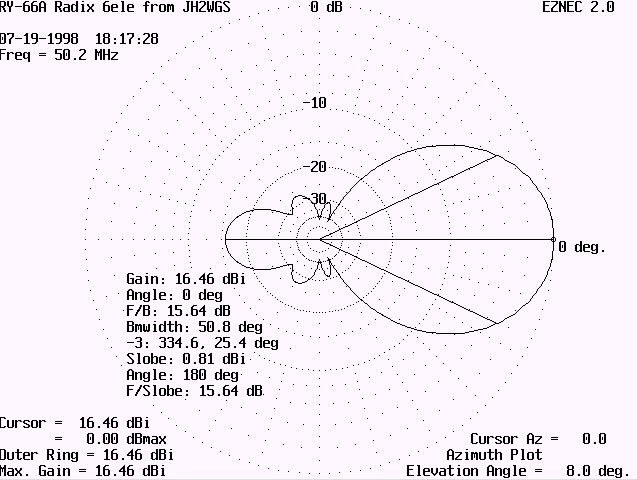

RY-66A  水平パターン  10mH

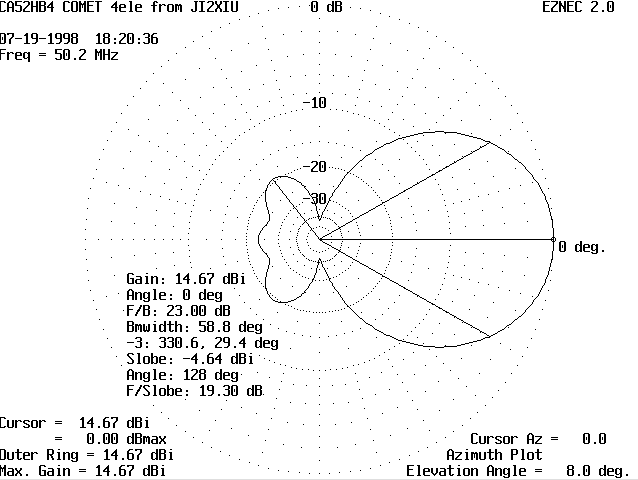

CA52HB4  水平パターン  10mH


  以上まとめてみると

 CL6DX

 RY-66A

 CA52HB4

打ち上げ角度

  8°

   8°

   8°

Front Gain

 16.76 dBi

 16.46 dBi

 14.67 dBi

F/B 比

 18.91 dB

 15.64 dB

 23 dB

となりました。

  (1) 打ち上げ角は同じ

  (2) フロントゲインは6エレ同士ではあまり差がない。4エレとの差は2dB程度

  (3) F/B比はHB9CVがこの3機種の中では優れている。

ってなところかな!

グランドウエーヴを延ばすならCL6DX,Espでは6エレも4エレも大差ないような。。。。よってCA52HB4

コンテストにはバックからも呼ばれるRY-66Aが向いている?????

あなたならどう判断します???                                      おわり


                                '98-07-19  de JF3IPR/Ohmae
