SS96の改良とスタック化                                 '99-11-21

ナガラのSS96の改良版寸法をとあるOMより教えていただきました。
これのシミュレーションをしてみました。また22mHで3m間隔スタックと3.5m間隔でビームパターンも
見てみました。なかなかの結果です。
改良により約1dB弱のGainUPが認められます。




 シングル 水平パターン(自由空間)

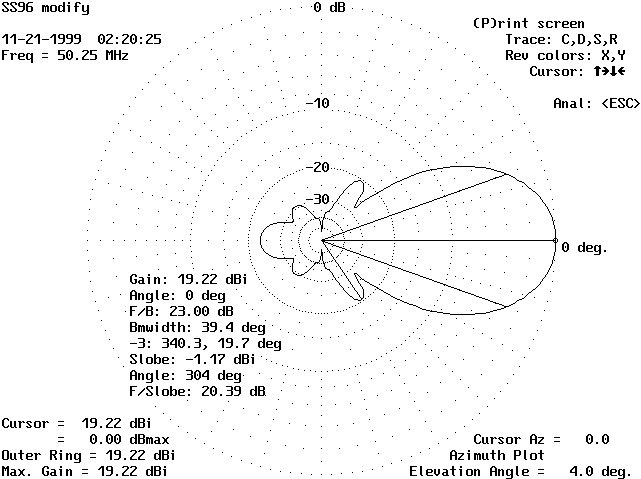

シングル 22mH 水平パターン

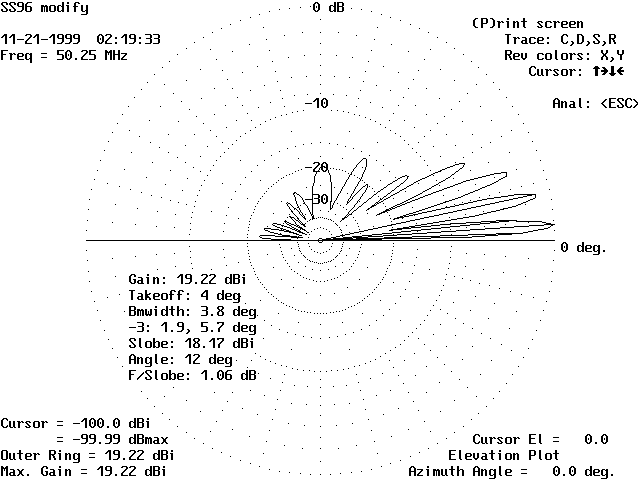

シングル 22mH 垂直パターン

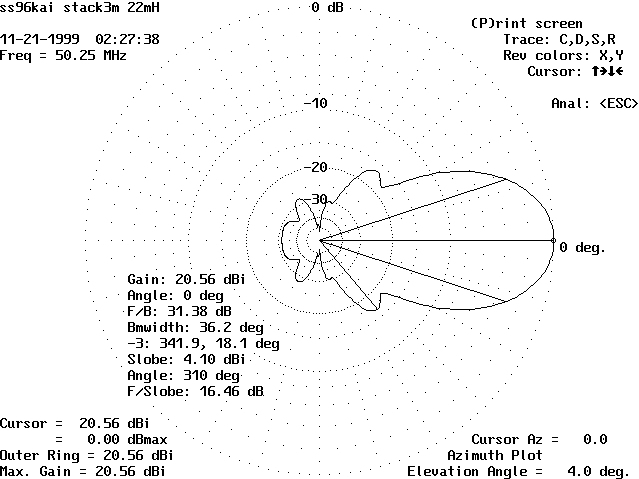

スタック3m間隔 22mH 水平パターン

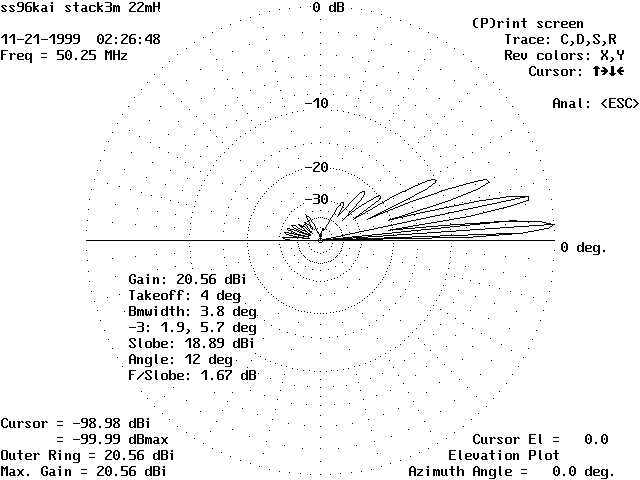

スタック3m間隔 22mH 垂直パターン

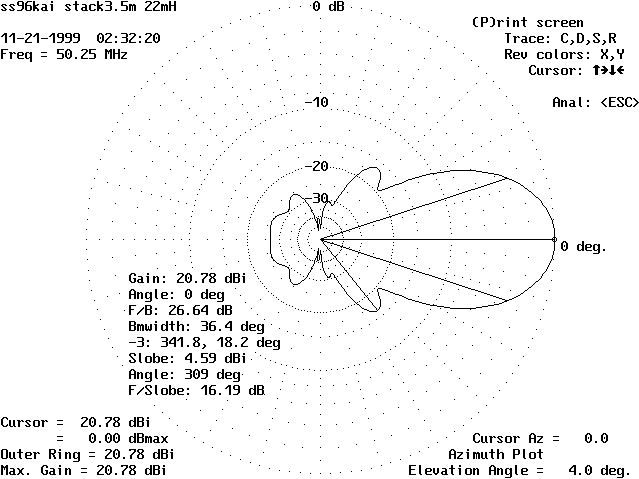

スタック3.5m間隔 22mH 水平パターン

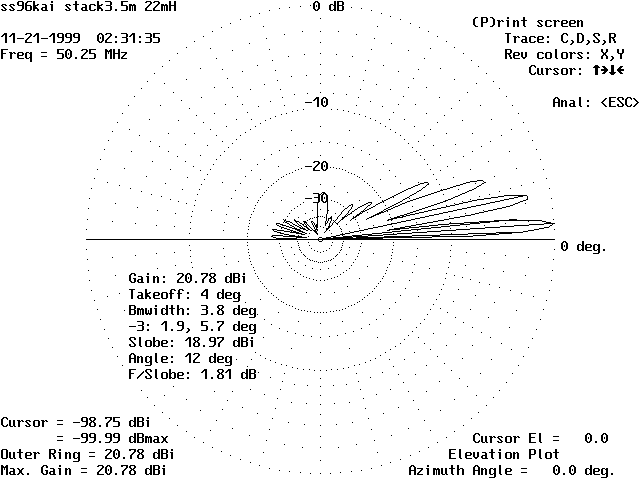

スタック3.5m間隔 22mH 垂直パターン




Katsuhiko Ohmae/JF3IPR   Nov.21th 1999             EZNEC Ver2.0使用
