F9FTスタック

以前、RY66Aのスタックを検討しましたが、これはこれで設営が結構大変です。
Ｆ９ＦＴはシングルでもすこぶる組み立てが簡単なので、こっちのスタックを
検討してみました。　ローカル局がＦ９ＦＴを仕入れたので、これがトリガとなりました。

スタック間隔は前の結果より約３．７５ｍとしてトップの高さは１２．７８ｍとします。

　　


条件

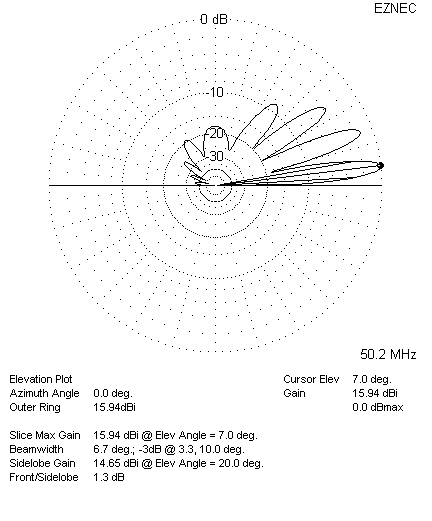

Elevation plot （打ち上げ角度）

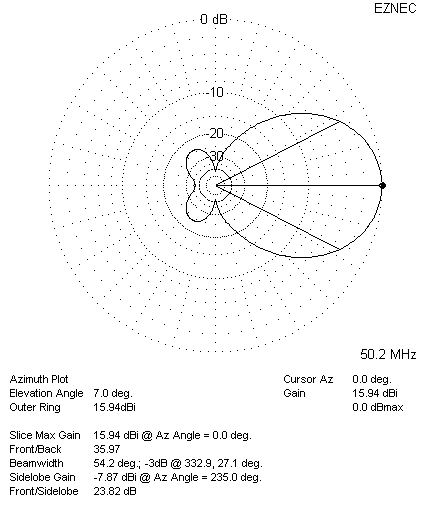

Azimuth plot (水平パターン）














シングルアンテナ

高さ：

１２．７８ｍ

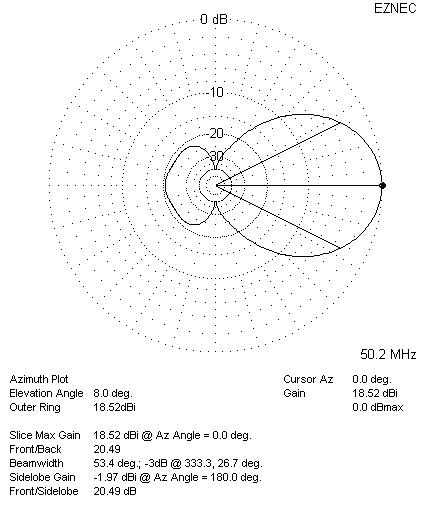

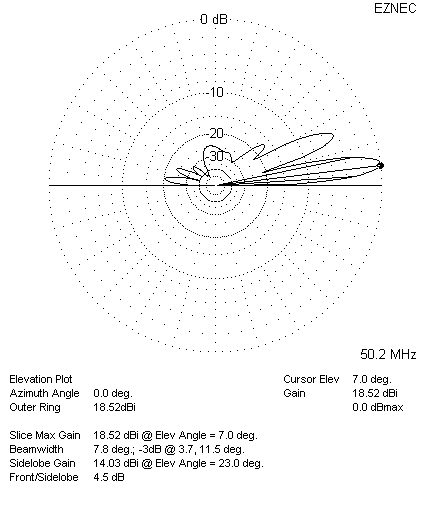

スタック

上：１２．７８ｍ
下：９．０３ｍ
間隔：３．７５ｍ

間隔を
５／８λにしました。

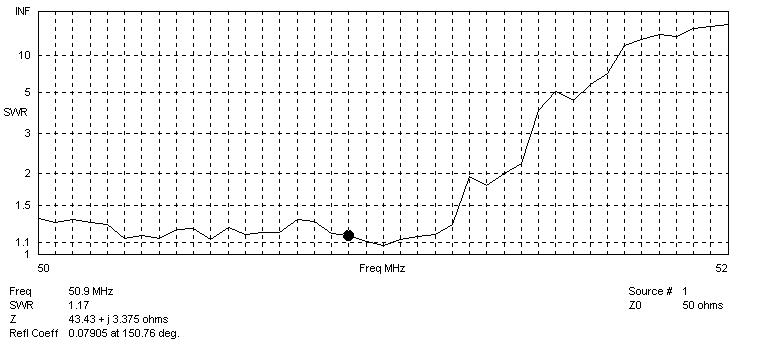

ＳＷＲ特性





結果は、、、意外なことにＲＹ６６A（６エレ）スタックより良い結果が出ています。
Ｆ９ＦＴというアンテナのポテンシャルの高さが伺えます。
ろくなコンピュータもなかった時代にこのアンテナを設計したＦ９ＦＴさんに敬服。
先月、そのＦ９ＦＴ氏がご逝去されたとのこと、ご冥福を祈ります。

10th May 2003    de JF3IPR/K.Ohmae
