エアーチェックという言葉をご存じでしょうか？　ここを訪れる方は大方は知っていると思いますが、

そう、ＦＭ放送を受信してテープに録音することを「エアチェック」と言います。オーディオブーム盛んな

１９７０年から１９８０年代にはオーディオメーカーがこぞって高級チューナーを発表し市場を賑わせて

いました。街を歩くとあちこちの屋根の上に３素子、５素子、８素子といったＦＭ受信用の八木アンテナ

　当時学生だった私は雑誌のカタログを指をくわえて見ているのが関の山で、アルバイトでかせいだ

なけなしの小遣いをはたいて買った安もんチューナと室内アンテナで我慢してました。その頃、このあた

り（姫路西部）で聴くことができるＦＭ局は、「ＮＨＫ−ＦＭ」と「ＦＭ大坂」ぐらいでしたが、「ＦＭ大坂」

はノイズ混じりで、モノラルにしてそれでも時々ザーザーいってました。

最近は、ＦＭ局も増えて、ＫＩＳＳ-ＦＭ（神戸）やＦＭ８０２（大坂）、ＦＭ徳島、他にも色々聞こえてきます。

特筆すべきは、「コミニュティＦＭ」というカテゴリです。送信出力が１０Ｗ〜２０Ｗで、地域に根ざしたＦＭ

局として 多数放送が開始されています。姫路では「ＦＭ−Ｇｅｎｋｉ」がよく聞こえています。

　そんなこんなで、いわゆるＦＭ−ＤＸ用のアンテナを探していたのですが、現在市販されている屋外

用アンテナとしては、「ＤＸアンテナ」と「マスプロ」あたりしかないようです。しかし過去の記憶（ブーム

盛んな頃）では、よそのお家に上がっていたアンテナでもっと格好いい（あくまでも主観）のがあったと

思い、オークションで探していたらありましたありました。Ｔｅｃｈｎｉｃｓの八木アンテナです。

Ｔｅｃｈｎｉｃｓてなんね？という方がもしかしている？　松下電器のオーディオブランドです。（今でもあるの

かな？）　Ｔｅｃｈｎｉｃｓがアンテナ作っていたとは知りませんでした。もしかしてSONYも作ってたような

気もするようなしないような、、、、あくまでも屋外用本格八木アンテナのお話しですけどね。

　そのTechnicsのアンテナを入手したので、寸法を測ってシミュレーションしてみました。

取り説には、周波数に対するゲイン、Ｆ／Ｂ比、ＶＳＷＲ、や指向性パターンが載っています。

大したもんです。やはりマニア向けのサービスだったんでしょうか！

　　TA-81FM

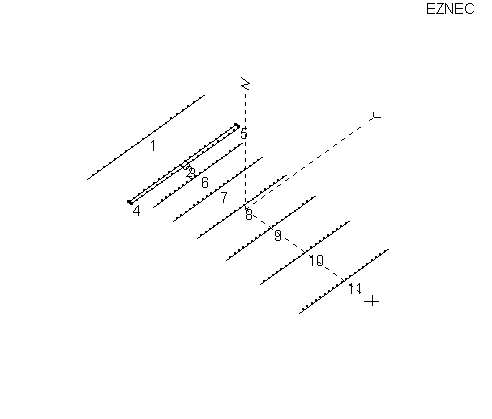

	８素子八木アンテナ 給電部はフォールデッドＤＰタイプです。 給電点インピーダンスは３００Ωと思われる。 ７５Ω同軸に接続するため１：４のバランが内蔵されている。

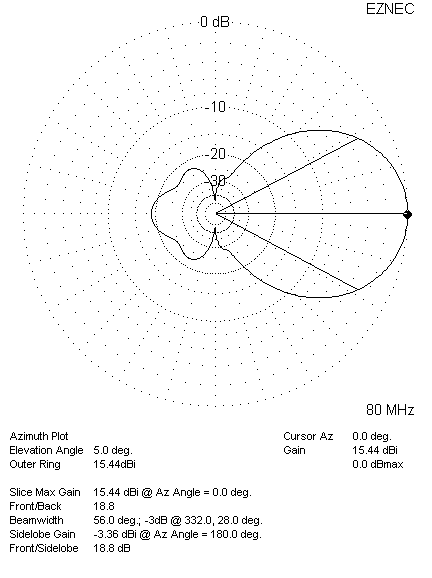

	水平面指向性 地上高　：　１０ｍ 地面　　 ：　Ｒｅａｌ

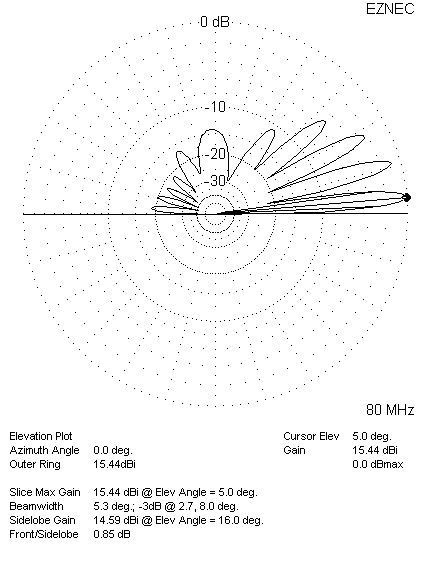

	垂直面指向性

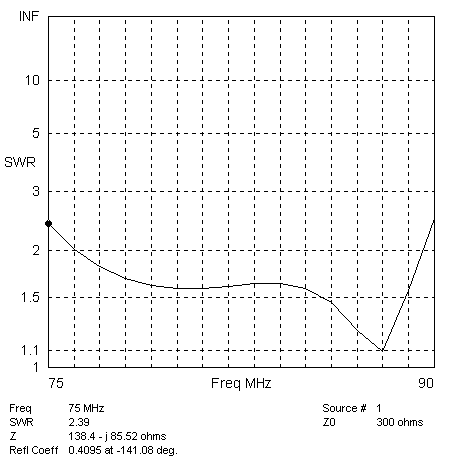

	ＳＷＲ特性 広帯域アンテナです。

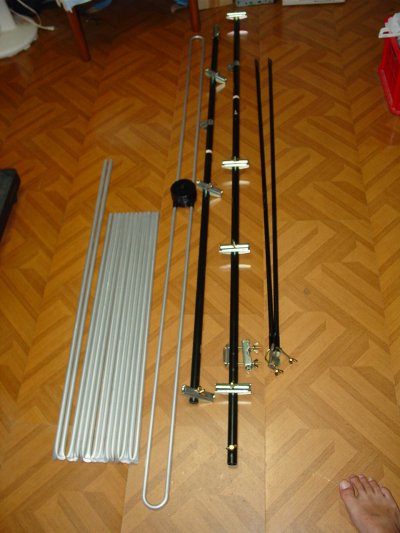

	全体 ・ブームが２本 ・ブームを支える突っ張り棒が２本 ・ラジエータ（フォールデッドＤＰ）　１本 ・エレメント 　リフレクタ用　２本 　ディレクタ用　１２本 ・取り説　１つ ←　幽霊の足ではありません（あたりまえ！）

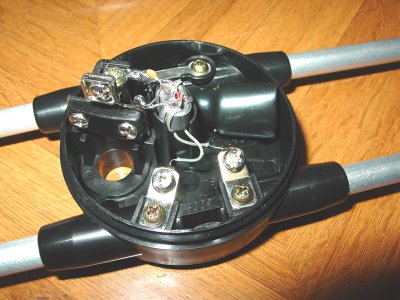

	給電部 メガネコアに巻かれたトランス（バラン） ３００Ω−７５Ω　変換 ３００Ωの平行フィーダで繋ぐときはバラン を介さずにつなぐ。

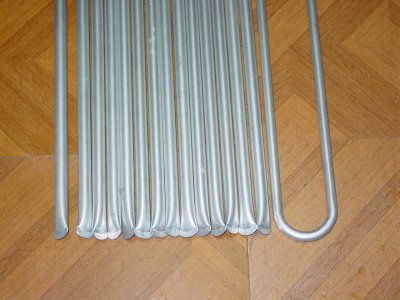

	エレメントの先 へしゃげています。風鳴り対策？？

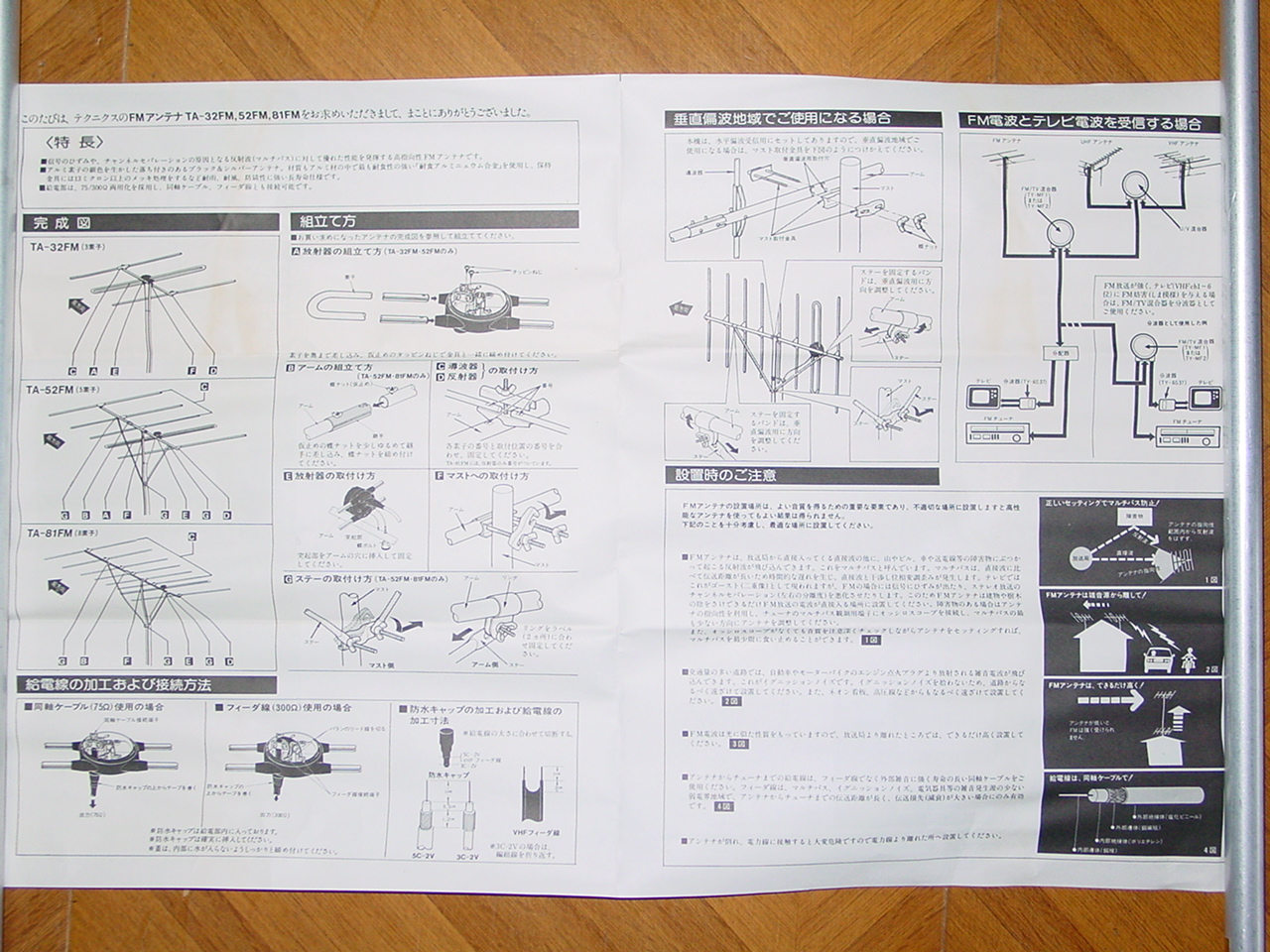

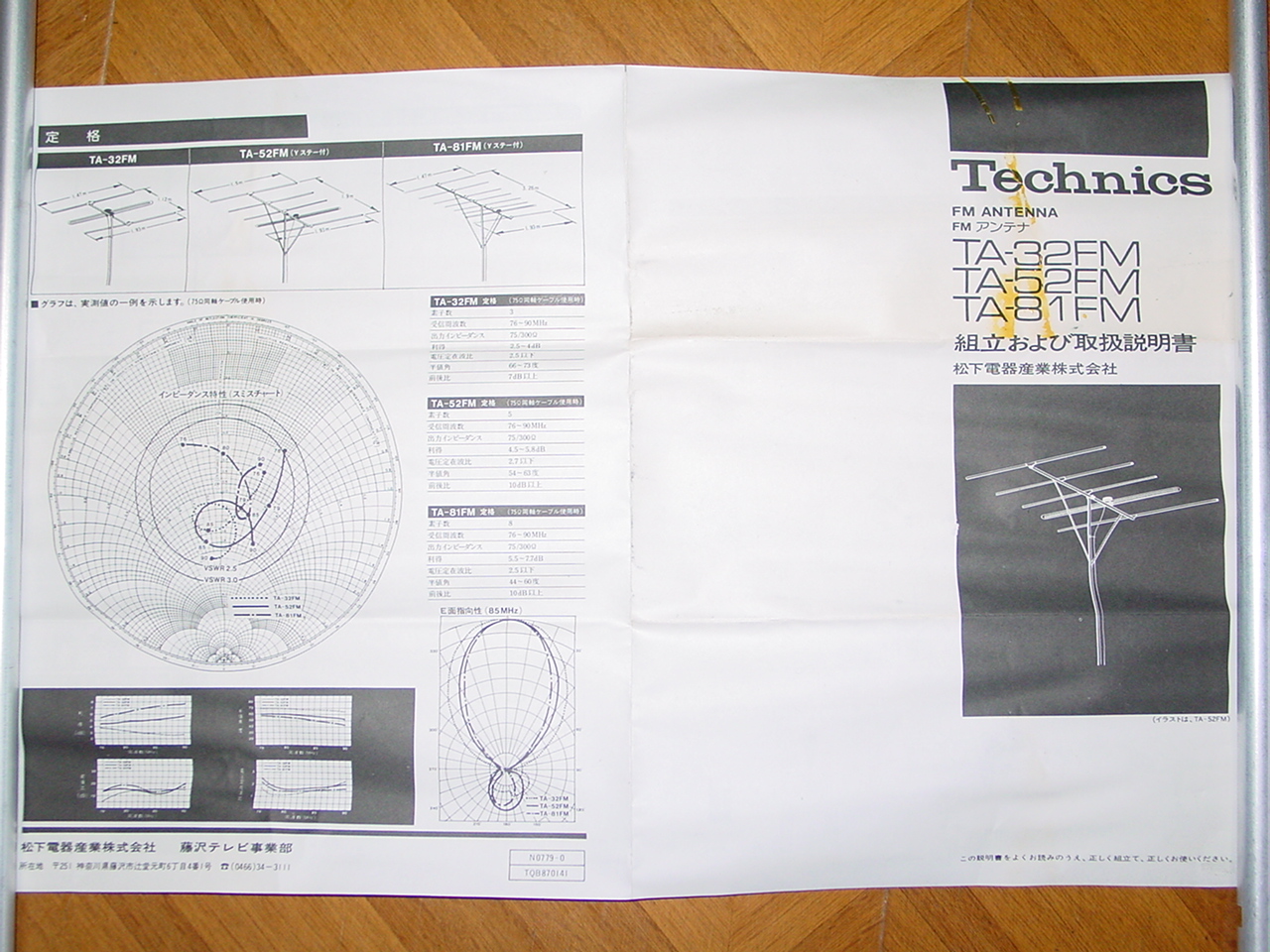

	取り説１ 画像クリックで拡大
	取り説１ 画像クリックで拡大

　

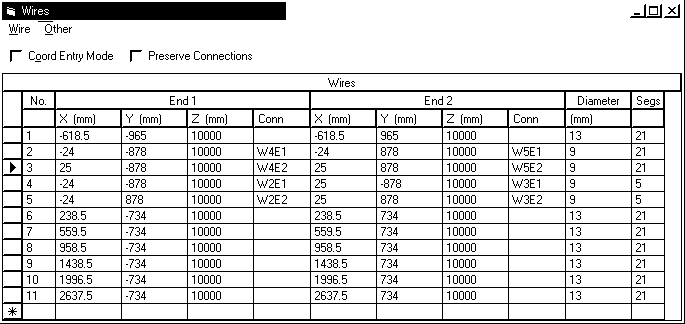

●おまけ　（寸法データ）

---

もどる　

Aug.10th 2003 JF3IPR/K.Ohmae
