| 製品仕様 |
特許志願中
本体ベルト

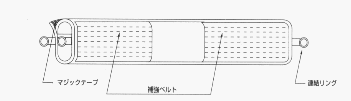

保護パット

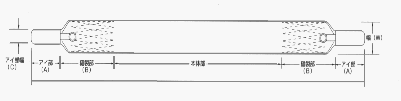

各部寸法表
| 幅 (W) | 基本使用荷重 | アイ部幅 (C) | アイ部長さ (A) | 縫製部 (B) | 全長 (L) |
| 50mm | 3.5t以下 | 65mm | 400mm | 450mm | 3.0mより |
| 75mm | 5.0t以下 | 65mm | 450mm | 500mm | 3.5mより |
| 100mm | 7.5t以下 | 70mm | 500mm | 500mm | 4.0mより |
| 120mm | 10.0t以下 | 75mm | 550mm | 600mm | 4.5mより |
ＶスリングＭＧ使用荷重表
| 形式 ＭＧ | 吊り角度による使用荷重表（単位 tf） | ||||||
| ストレート吊り | バスケット吊り | ||||||
| 吊り方 |  |
 |
|||||
| 吊り角度（α） | − | 0° | 30° | 45° | 60° | ||
| モード係数 Ｍ | 1.00 | 2.00 | 1.92 | 1.84 | 1.72 | ||
| 幅 (mm) |
破断荷重 (kN) |
基本使用荷重t | |||||
| 50 | 280以上 | 3.5以下 | 3.5 | 7.0 | 6.7 | 6.4 | 6.0 |
| 75 | 400以上 | 5.0以下 | 5.0 | 10.0 | 9.6 | 9.2 | 8.6 |
| 100 | 600以上 | 7.5以下 | 7.5 | 15.0 | 14.4 | 13.8 | 12.9 |
| 120 | 800以上 | 10.0以下 | 10.0 | 20.0 | 19.2 | 18.4 | 17.2 |
