| ■2001/04/02 |

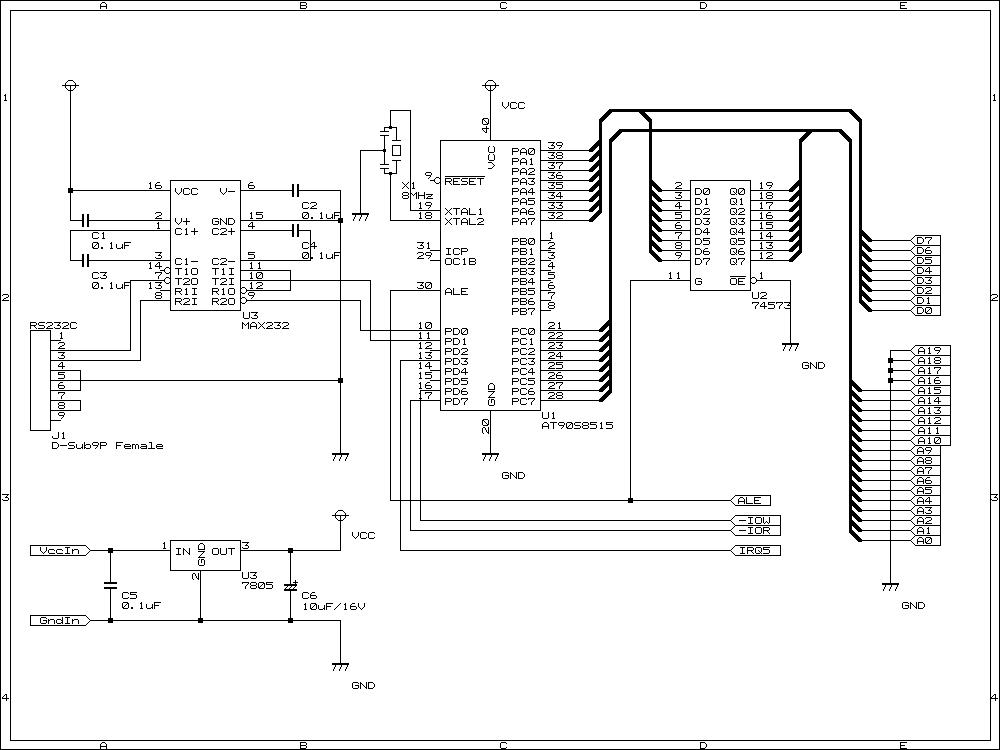

| 回路図はこんな感じ。かなりてきとーです。

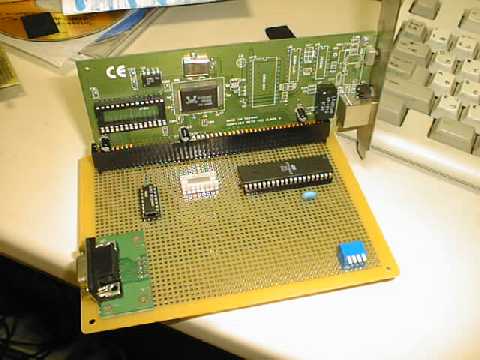

実験基板はこんな感じです。まだ作成途中なので、最終的にはもっと違う形になると思います。 |
2001/04/01更新
| ■2001/04/02 |
| 回路図はこんな感じ。かなりてきとーです。
実験基板はこんな感じです。まだ作成途中なので、最終的にはもっと違う形になると思います。 |
| ■2001/04/01 |
| NE2000コンパチのISAバスNICを、ワンチップマイコンに接続して使ってみようという実験です。
秋葉原で安価に入手できるNICは、Realtek社のワンチップコントローラ（通称カニチップ）を使って、ISAバスにほとんど直結という形になっています。従ってAVRやH8等のワンチップマイコンにISAのコネクタを付けて、そこにNICを挿せば回路的にはワンチップマイコンに直接カニチップがぶら下がっているのと同じ事になります。 当面の目的としては、まず試験基板を作ってワンチップマイコンからカニチップのレジスタが読み書きできるというレベルまでを考えています。それがうまくいったら、次はPingに応答できるというあたり。 TCP/IPの実装まで行ければ文句無しですが、まあ最初から多くは望まない（笑）。最初の実験はAVRを使い、プロトコルの実装段階ではOAKS16を使ってみるつもりです。 |
