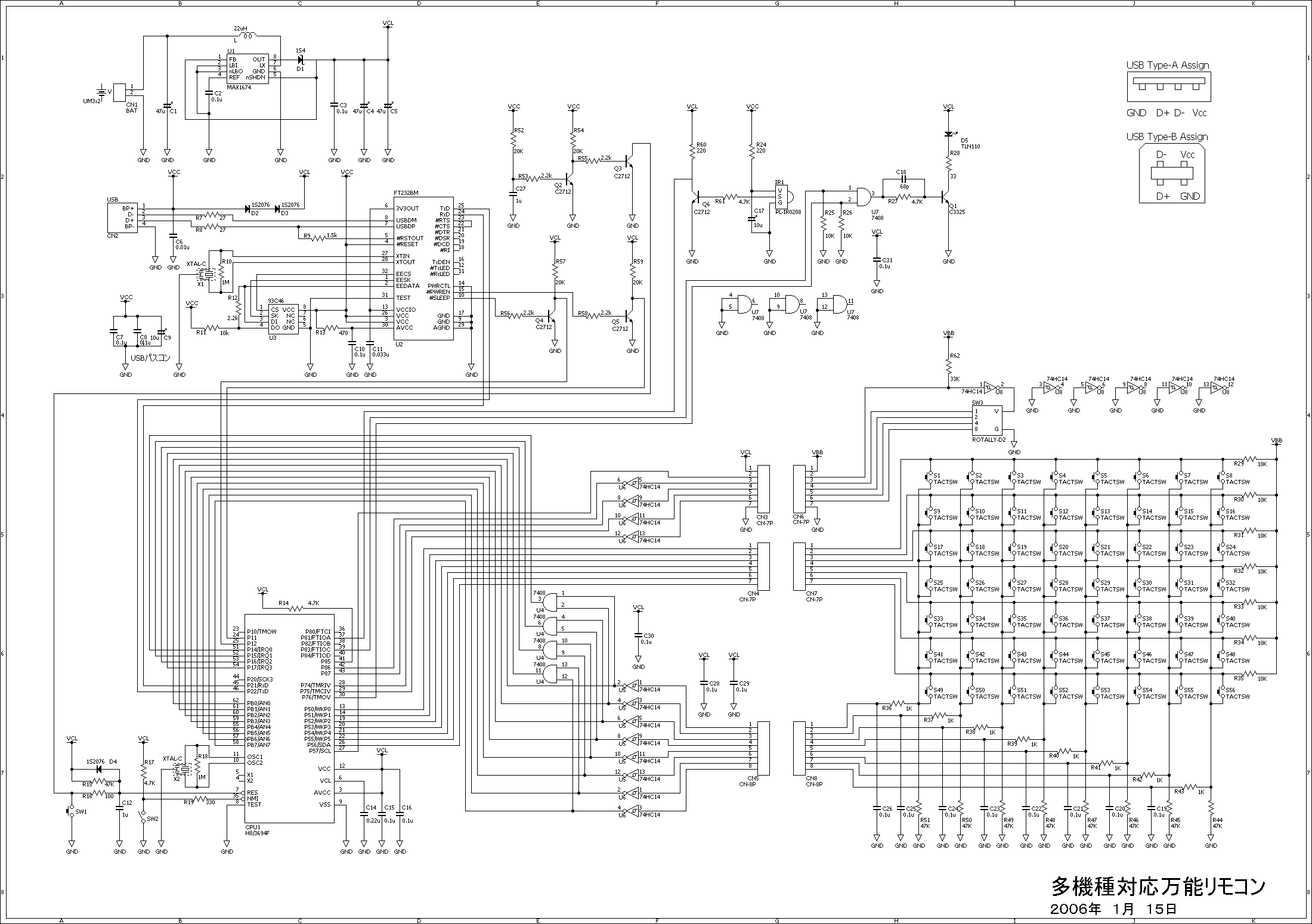

回路図とパーツリスト
close
| No |
種類 |
型番・値 |
数 |
メーカー・備考 |
|
No |
種類 |
型番・値 |
数 |
メーカー・備考 |
| 1 |
CPU |
H8/3694F |
1 |
ルネサス |
|
27 |
抵抗 |
220 |
2 |
チップ型 |
| 2 |
DC/DC |
MAX1674 |
1 |
マキシム |
|
28 |
330 |
1 |
チップ型 |
| 3 |
USB通信IC |
FT232BM |
1 |
フェアチャイルド |
|
29 |
470 |
1 |
チップ型 |
| 4 |
EEP-ROM |
93C46 |
1 |
|
|
30 |
1K |
8 |
チップ型 |
| 5 |
標準ロジック |
74HC14 |
3 |
SOP型 |
|
31 |
1.5k |
1 |
リード |
| 6 |
74HC08 |
2 |
SOP型 |
|
32 |
2.2k |
5 |
チップ型 |
| 7 |
トランジスタ |
2SC2712 |
5 |
|
|
33 |
4.7K |
4 |
チップ型 |
| 8 |
2SC3325 |
1 |
|
|
34 |
10k |
10 |
チップ型 |
| 9 |
ショットキDi |
1S4 |
1 |
低 Vf/300mA以上 |
|
35 |
20K |
4 |
チップ型 |
| 10 |
シリコンDi |
1S2076 |
3 |
通常のSi-Di |
|
36 |
33K |
1 |
チップ型 |
| 11 |
赤外LED |
TLN110 |
1 |
940nm/50mA駆動 |
|
37 |
47K |
9 |
チップ型 |
| 12 |
セラロック |
10MHz |
1 |
CPU用クロック |
|
38 |
100K |
1 |
チップ型 |
| 13 |
6MHz |
1 |
FT232BM用クロック |
|
39 |
150K |
1 |
チップ型 |
| 14 |
受光モジュール |
PL-IRM0208 |
1 |
|
|
40 |
1M |
2 |
チップ型 |
| 15 |
コイル |
22uH |
1 |
スイッチング電源用 |
|
41 |
タクトスイッチ |
SKPLAGD010 |
57 |
アルプス電気 |
| 16 |
タンタル
コンデンサ |
47uF |
3 |
表面実装電解 |
|
42 |
ロータリスイッチ |
S-5170A |
1 |
コパル |
| 17 |
10u |
2 |
表面実装電解 |
|
43 |
スライドスイッチ |
SS-12SDH2 |
1 |
日本開閉機 |
| 18 |
1u |
2 |
セラミック or タンタル |
|
44 |
乾電池 |
単３ |
2 |
|
| 19 |
セラミック
コンデンサ |
0.22u |
1 |
チップ型 |
|
45 |
電源コネクタ |
2pin |
1 |
単３電池接続 |
| 20 |
0.1u |
19 |
チップ型 |
|
46 |
USBコネクタ |
Type-B |
1 |
|
| 21 |
0.033u |
1 |
チップ型 |
|
47 |
ピンヘッダ |
30pin |
1 |
(予備） |
| 22 |
0.01u |
1 |
チップ型 |
|
48 |
レセプタクル |
30pin |
1 |
（予備） |
| 23 |
68p |
1 |
リード |
|
49 |
ケース |
HP-170G |
1 |
タカチ工業 |
| 24 |
抵抗 |
27 |
2 |
5%精度 USB用 |
|
50 |
感光基板 |
34KR |
1 |
サンハヤト |
| 25 |
33 |
1 |
チップ型 |
|
51 |
現像剤 |
|
1 |
サンハヤト |
| 26 |
100 |
1 |
チップ型 |
|
|
|
|
|
|
