Vikingの使い方　 - 備忘録 -

1 インストール、設定

詳しい設定方法や使い方は、VikingのUsers Manual(英語版)等を参考にして下さい。

Vikingは、debianのパッケージに含まれるので、 # apt-get install viking で、導入できる。 Windows版もある。ただし、DebianJessieでパッケージされているのはVer1.5.1で少し古いので、 Ubuntu用vividのパッケージ(1.6.1)をインストールしている。gpsbabelもdependしているのでインストールされる。

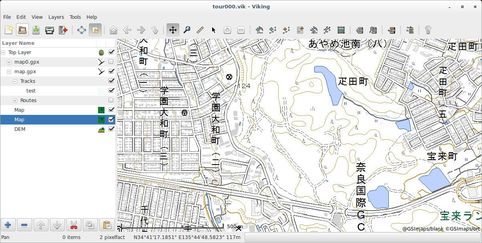

図1: Vikingの起動画面(地理院pale地図を表示)

設定は、メニューのEdit > Preferences で行う。
- Grneral で、単位と Default map layer direcrory を設定。
- Startup で、Add a Default Map Layer を外したほうが作業しやすい。
- StartupMethodは、Home LocationかLast Locationを選択。
- Home Locationは、Edit > Set The Default locationで表示位置を登録できる。
- （OpenStreetMap Tracesで、登録情報を入れる）
- Routing で、Default engine をOSRMに設定
Viw > Set Highlight Color の変更
- デフォの色は、日本の地図では目立たないので作業しにくい。
- 少し赤っぽく変更した。
Optionの地図を登録
- 登録用の /usr/share/viking/maps.xml を ~/.viking/maps.xml にコピー。
- maps.xml に以下を挿入。
- 国土地理院地図を追加（ort, std, paleの三種類）
- 利用では、国土地理院のリンク・利用規約について｜国土地理院を確認のこと。
- 承認申請Ｑ＆Ａ｜国土地理院も確認のこと。
- id は、Mapキャッシュのディレクトリ番号。重複しないように。
Vikingの再起動

ソースコード1: ~/.viking/maps.xml に以下を入れ込む

 <object class="VikSlippyMapSource">
   <property name="id">24</property>
   <property name="label">GSImaps/ort</property>
   <property name="hostname">cyberjapandata.gsi.go.jp</property>
   <property name="url">/xyz/ort/%d/%d/%d.jpg</property>
   <property name="zoom-min">0</property>
   <property name="zoom-max">18</property>
   <property name="lat-min">24.00</property>
   <property name="lat-max">46.20</property>
   <property name="lon-min">127.0</property>
   <property name="lon-max">150.0</property>
   <property name="name">GSImaps/ort</property>
   <property name="copyright">©GSImaps/ort</property>
   <property name="license-url">http://www.gsi.go.jp/GSI/chosaku.htm</property>↲
   </object>↲
</object>

 <object class="VikSlippyMapSource">
   <property name="id">26</property>
   <property name="name">GSImaps/std</property>
   <property name="label">GSImaps/std</property>
   <property name="hostname">cyberjapandata.gsi.go.jp</property>
   <property name="url">/xyz/std/%d/%d/%d.png?v=1</property>
   <property name="zoom-min">0</property>
   <property name="zoom-max">18</property>
   <property name="lat-min">24.00</property>
   <property name="lat-max">46.20</property>
   <property name="lon-min">127.0</property>
   <property name="lon-max">150.0</property>
   <property name="copyright">@GSImaps/std</property>
   <property name="license-url">http://www.gsi.go.jp/GSI/chosaku.htm</property>↲
 </object>

 <object class="VikSlippyMapSource">
   <property name="id">29</property>
   <property name="name">GSImaps/pale</property>
   <property name="label">GSImaps/pale</property>
   <property name="hostname">cyberjapandata.gsi.go.jp</property>
   <property name="url">/xyz/pale/%d/%d/%d.png?v=1</property>
   <property name="zoom-min">0</property>
   <property name="zoom-max">18</property>
   <property name="lat-min">24.00</property>
   <property name="lat-max">46.20</property>
   <property name="lon-min">127.0</property>
   <property name="lon-max">150.0</property>
   <property name="copyright">@GSImaps/pale</property>
   <property name="license-url">http://www.gsi.go.jp/GSI/chosaku.htm</property>↲
 </object>

2 GPXファイルの読み込み

menuの File - Open から GPXfileを読み込む。サンプルで、OpenRootServicesから落としたルートデータを読み込む。デフォルトはmap.gpxという名前でダウンロードされている。
左ペインにmap.gpxレイヤーが追加され、サブレイヤーTracksにデータが収められる。

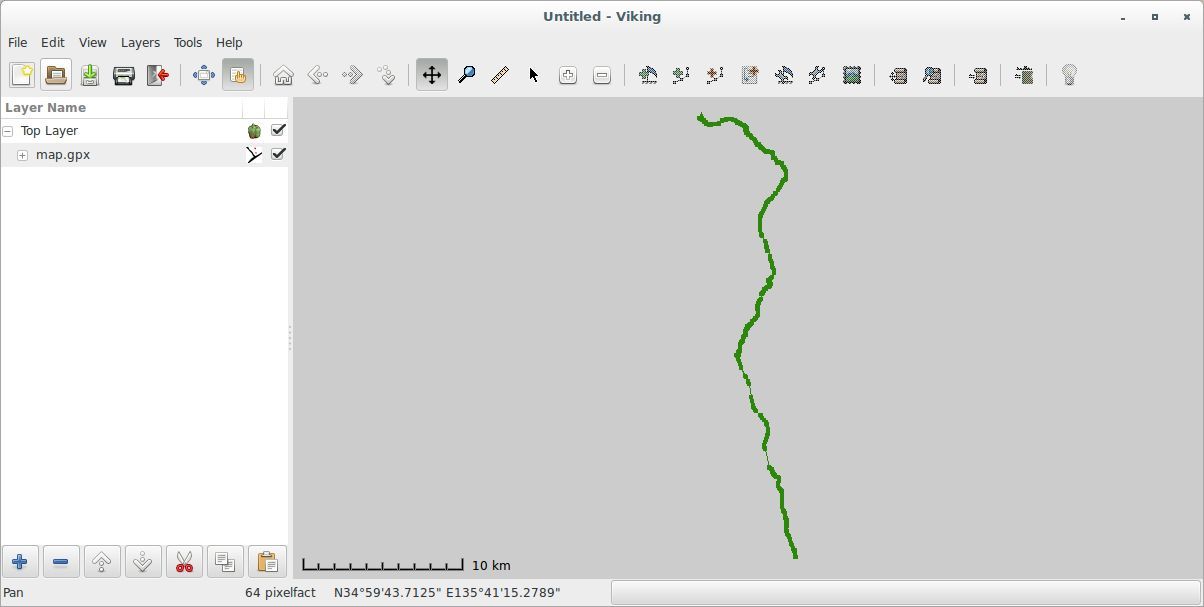

図2: VikingにGPXファイルを読み込んだところ

menu の Layers からNew Map Layer を選択、Map Type を選択する。
trackの色がデフォでは見づらいので、色を赤に、名前を gpx_org に変えてある。
変更はTracksレイヤーのデータを右クリックするなどして変更する。
trackの線、ノードを変更するには、上位レイヤーmap.gpx のプロパティの Tracks Advanced で設定する。
対象レイヤーがアクティブだと変更が確認できないので、他のレイヤー、例えば、Mapをアクティブにして、確認する。
ペインのチェックボックスは表示ON/OFF。
Garminのログファイルも同様に扱える。

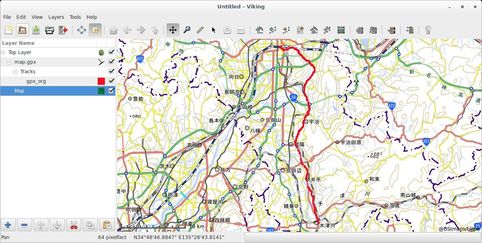

図3: VikingにMapレイヤーを追加したところ（地理院pale地図）

ついでに標高データを追加する。
メニューの Layers から New DEM Layer を選択して、デフォルトのままOK。
DEMレイヤーをアクティブにして、toolからDEM downloadをアクティブにする。この状態で、地図上をクリックするとデータが読み込まれてゆく。標高精度は低い。
データの確認は、Mapを非表示にするか、Mapの上位レイヤーにDEMレイヤーをすれば分かる。
ペインでgpx_orgを右クリック、Transform -> Apply DEM Data -> Overwrite で、トラックデータに標高が追加される。
標高を追加すると、gpx_org のプロパティに Elevation-distanceが追加される。

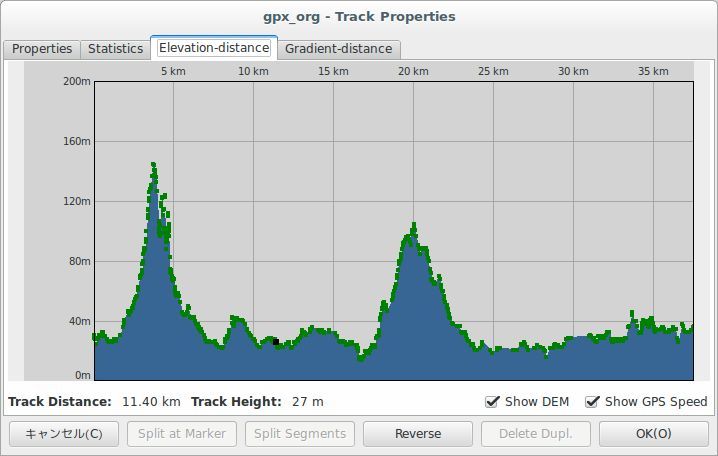

図4: gpx_orgのプロパティ

以上で、編集準備は終わり。

3 GPXファイルの編集

3.1 トラックの編集、作成

map.gpx レイヤ配下のいずれかをアクティブにして、ツールボタンの Edit Trackpoit をクリック。
ノードをクリックすれば、ポップアップ画面が表示され、trackpoint のラベル入力や削除、追加が可能になる。
ノードの位置修正は、マウスのドラッグでできる。
地図の移動は、マウス中ボタンのドラッグで可能。私はホイールマウスなので、うまく使えないから、左右同時押しを真ん中ボタンに設定している。

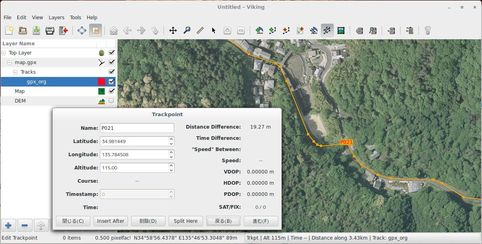

図5: トラックデータの編集状況

新規作成は、map.gpx レイヤ配下のいずれかをアクティブにして、Create Track ボタンをクリックしてから作業。
新規トラックの作成では右クリックで点を追加。左クリックでひとつ戻るという設定。
複数トラックのハンドリングが可能なようだが、試してない。

3.2 WayPointの編集、作成

map.gpx レイヤ配下のいずれかをアクティブにして、Create Waypoint ボタンを押して、地図上をクリックすればよい。
編集する場合は、左ペインでプロパティを選択する。
場所を移動する場合は、マウスでドラッグする。ドラッグする場合、アイコンのど真ん中をドラッグするがムズい。

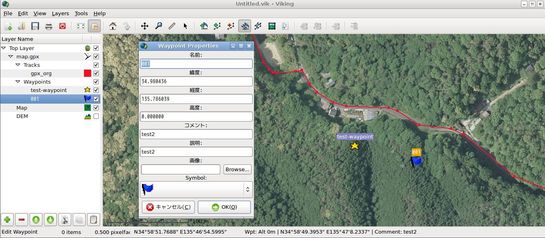

図6: トラックデータの編集状況

3.3 Routeの編集、作成

Routeの編集機能はないに等しい。
Trackで作成したデータを Transform Convert to a Route でルートに変換することで対応。
ルート作成では、Route Finder でルート検索してくれる機能が準備されているが、現状使えていない。（昔、反応がとても遅いが、できていたように記憶している）

VikingからORSを利用する方法は使えない。開発を止めたそうだ。 Web側の仕様がしょっちゅう変わるからだという。残念。[2017-01]

3.4 GPXのExport

exportする場合、gpsbabelを経由させた方が、日本語対応がよいようだ。
- 左ペインで、maps.gpxレイヤーを右クリック
- export Layer -> export via gpsbabel を選択
- Select a file format で GPX XML を選択
- チェックボックスで Tracks、Routes、Waypoints から必要なものを選ぶ
- ファイル名を指定して OK
waypointsを使いまわしたい場合などは、poi形式に変換したくなる。
Vikingやgpsbabelではできない。
Vikingに溜め込んでgpsbabbel経由で吐き出して編集がよさそう。
ツールは、JaVaWa RTWtool(www.javawa.nl)。日本語も基本的に大丈夫なようだ。

4 レイヤー

　++ Top Layer + file01.gpx + Tracks ---+ track11
               |            |           + track12
               |            + Routes ---+ route11
               |            |           + route12
               |            + Waypoints + point11
               |                        + point12
               |
               + file02.gpx + Tracks ---+ track21
               |            |           + track22
               |            + Routes ---+ route21
               |            |           + route22
               |            + Waypoints + point21
               |                        + point22
               |
               + forpoi.gpx + Waypoints + point1
                                        + point2
                                        + point3
