F9FT移動用改造

　フランスＴＯＮＮＡ社製Ｆ９ＦＴを入手し早速移動用に改造したので紹介します。このアンテナはラディックスと並んで
６ｍ移動マンに人気があります。みなさん移動用に使いやすく改造を施されており今更という感はありますが私流という
事で紹介します。今までラディックスの６エレを使ってましたがもっとお手軽移動用にと準備しました。

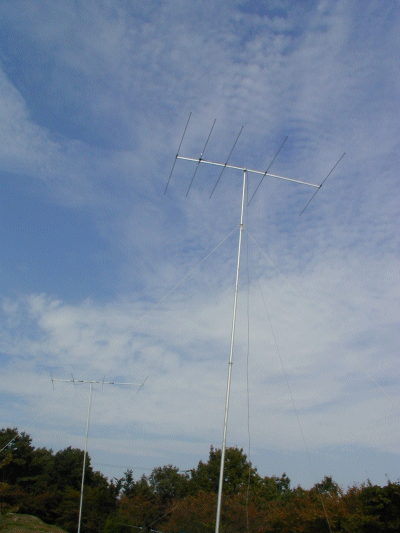

●まず全体像は、
　
　
こんなアンテナです。（手前）
向こうに見えるのはＣＯＭＥＴの４エレＨＢ９です。
こんな派手な箱に入って送ってきました。
さすがおふらんす！！！！
　
　　


●　給電部　

マッチングＢＯＸはこんな格好してます。
同軸はユーザが取り付けます。
箱の上蓋を開けるとまるでＴＶアンテナみたいな
端子があってここに同軸の芯線とシールド部を
ネジ止めします。

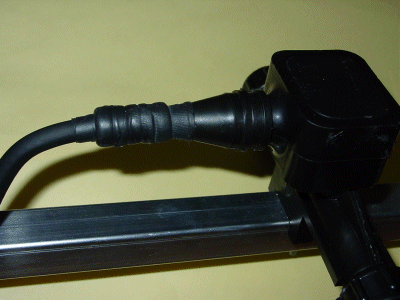

バランは付いていません。これはちと驚きでした。
しかたないので簡易バランとして同軸にトロイダル
コア（T-50-10）を５個挿入し、自己融着テープで
止めました。写真の膨らんでいるところ。
同軸ケーブルは５Ｄ−ＦＢ（フジクラ電線）です。


●マッチングセクション
　

これはオリジナルのマッチングセクションです。
ＴマッチでΦ５のアルミ棒を両サイドの金具で
ラジエータにネジ止めします。
こんな作業は移動ではいちいちやってられません。

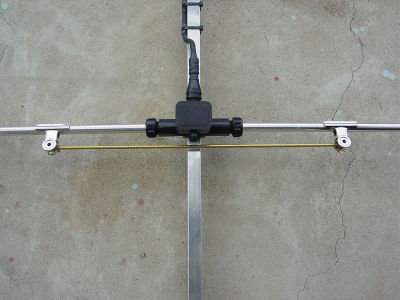

ワンタッチポンで付けられるようにしたＴマッチセクション
です。この方法は今や常識化してます。ｈｉ
Φ５の真鍮パイプと目玉クリップで構成
装着時間は３秒です。

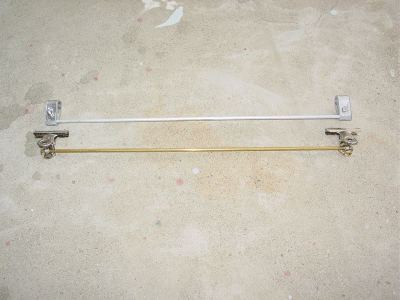

オリジナル（上）と移動用（下）
Ｔマッチ棒

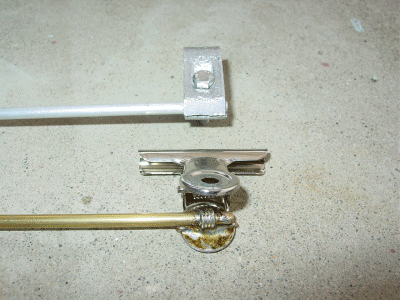

目玉クリップと真鍮パイプの接続は
銅線をパイプに巻き、目玉クリップの穴に通して
仮固定、その上から半田付けしています。

　

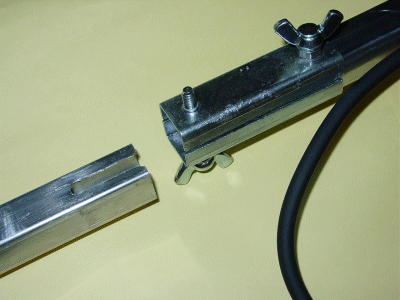

●ブームのジョイント
　

ブームは３本の四角パイプで構成されてます。
２カ所を接続して一本のブームにしますが
写真のように２個の金具と２本のネジで固定します。

この写真は改造後です。
・ネジは蝶ポルトを使います。
　（ホームセンターで仕入れました）
・ブームのネジ穴の片方にスリットを入れます、（写真
左側）これで蝶ボルトを完全に抜かず、ゆるめるだけで
脱着が可能になります。
この接続作業は１５秒/箇所ぐらいでしょうか！

　


●マストクランプ


これは改造後です。
オリジナルは補助ブームとでも言うんでしょうか
メインのブームの下１５ｃｍぐらいのところににもう
一つブームがあって２カ所でマストに固定します。
（大型のUHF　TVアンテナにあるような感じ）
写真の固定金具はその一個
移動ではその一個だけを使います。もともと金具は
マストと共締めで固定するようになっていますが、
写真のように（ちょっと見にくい）ブームにあらか
じめナットで固定します。これで作業がしやすくなる。

またオリジナルのマストクランプ部は重量バランスが
悪いため給電部方向に約１０ｃｍほどずらしました。
穴を２個あけるだけでＯＫです。
写真左側の穴はオリジナルの穴です。
この写真では右側が給電部になります。

マストクランプのネジは勿論蝶ネジにします。
（写真はまだ）

　


●パイプカット
　

国内ＲＴＴＹ周波数５０．９００ＭＨｚで使えるように
パイプカットします。これも良く知られた方法。
各エレメントの左右各１０ｍｍずつカットしました。

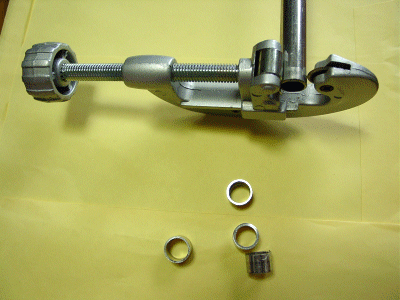

パイプカッターを使ってカットしている様子。
いとも簡単に切れます。

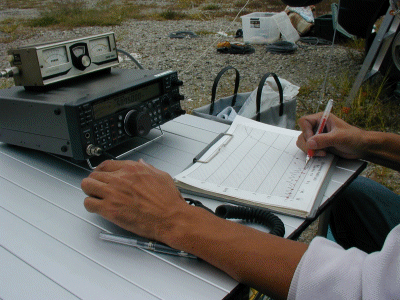

パイプカット前後のＳＷＲを測定してる様子。

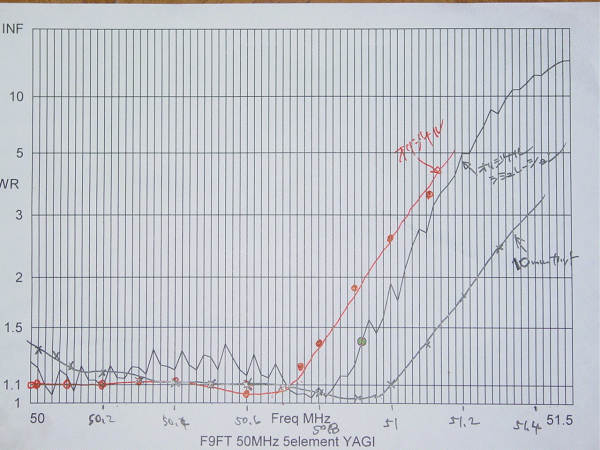

測定結果です。

ガタガタしている線がオリジナルの寸法でシミュレーションした結果です。
赤線（赤丸）がオリジナルの実測値です。シミュレーション結果と比べて、、、
うーーん何とも言い難い。まぁまぁ合ってるとみますかね。
勿論実測値が正しい値です。

黒線（黒×）が１０ｍｍカット後のＳＷＲです。
期待どおり５０．８〜５１．０ＭＨｚまでのＳＷＲがぐんと下がりました。
その代わり５０．１ＭＨｚまでのＳＷＲは少し悪化してます、でも１．４以下で全然問題ありません。

カット後のシミュレーションは、、、してません。面倒になってきた。
カット前後のビームパターンの変化についてはこちらを参照ください。



K.Ohmae/JF3IPR   28th.Oct.2001
