得られる効果が？なんて言葉をよく聞きます。わたしも、「そーなんだろーな」とぼんやり思うのですが、何せ実践した
事がないので大きい声でこれが言えません。という訳でやってみます。
「移動でスタックなんて意味ないよ！」と言えるかどうか！！

最初にスタックの間隔を変えて打ち上げ角と水平ビームパターンがどう変わるかシミュレーションしてみます。
高さをできるだけ稼ぐために、上の６エレはＴＯＰの１２．７８ｍに固定し、下側の６エレの位置を５種類設定し
計算してみました。勿論１２．７８ｍに上げた６エレシングルを比較対照のベースにします。
　　

	上側高さ	下側高さ
①６エレシングル	１２．７８ｍ	－
②スタック間隔　１．９３５ｍ	１２．７８ｍ	１０．８４５ｍ
③スタック間隔　　３．８７ｍ	１２．７８ｍ	８．９１ｍ
④スタック間隔　　４．８１５ｍ	１２．７８ｍ	７．９６５ｍ
⑤スタック間隔　　５．７４０ｍ	１２．７８ｍ	７．０４ｍ
⑥スタック間隔　　７．５４５ｍ	１２．７８ｍ	５．２３５ｍ

ざーっと見て、スタック間隔が広い⑤（５．７４ｍ）ぐらいが良いんじゃないかと思ってたのですが、少しの差ですが③の３．８７ｍの方が
よい結果がでています。それと打ち上げ角度が③の方が１度ですが低めに出ています。上下のアンテナ中心位置が③の方が高い
からこれは頷ける結果です。これぐらいの高さ（１２～１３ｍ）ではスタック間隔も考えもんのようです。
もう一つ言えるのは、⑤の垂直パターンはメインローブ以外はほとんど真上にビームが出てしまって、大気を暖める役割しかしていません。
一方、③のほうはメインの上にでたパターンがそれなりに大きく、Ｅｓｐに対してもそこそこゲインがあるんじゃないかと期待できます。

という訳で、スタック間隔は　３．８７ｍでいこー！！

次はスタックケーブルの話

（余談）　
実はもう一つ気になっている事がありまして、スタックにしたとき上下のアンテナが回転軸方向に何度かずれた場合
いったいどうなるんだろう？　移動では伸縮ポールを使うのでどうしても回転方向にバックラッシュが生じます。
これについては、どれぐらい気にしないといけないのか？どれくらい気にせずともよいのか？
回転方向にずらしたアンテナデータ（座標）を作るのが面倒でやる気がしません。自動変換ソフトを作る方が先ですが
何時になるやら・・・・・・・

条件	Elevation plot （打ち上げ角度）	Azimuth plot (水平パターン）

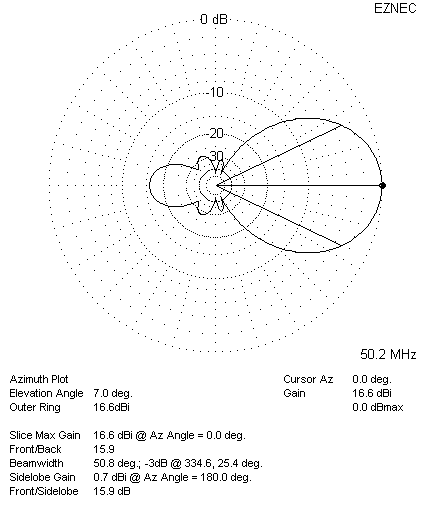

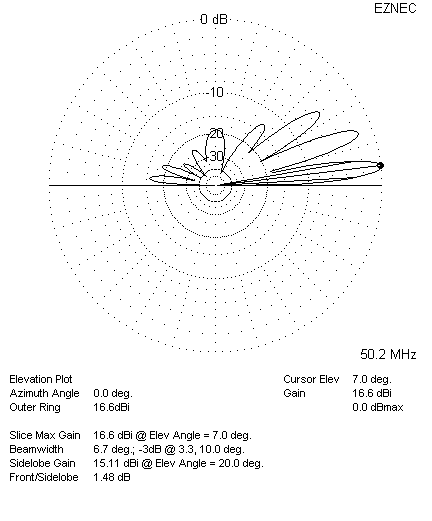

① シングルアンテナ高さ：１２．７８ｍ

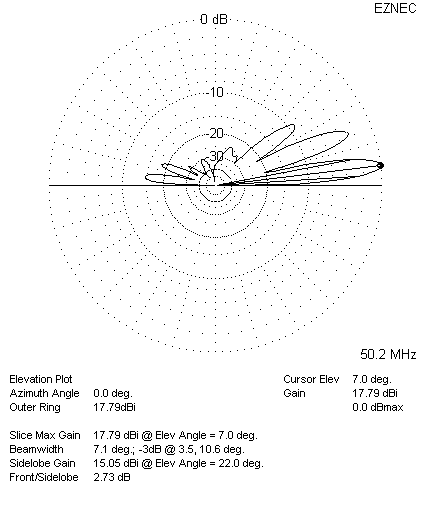

② スタック上：１２．７８ｍ下：１０．８４５ｍ間隔：１．９３５ｍ

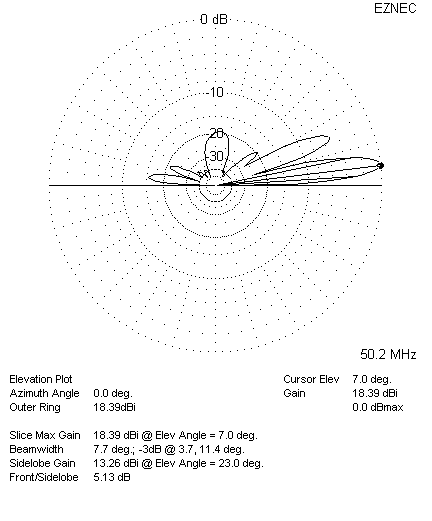

③ スタック上：１２．７８ｍ下：８．９１ｍ間隔：３．８７ｍ

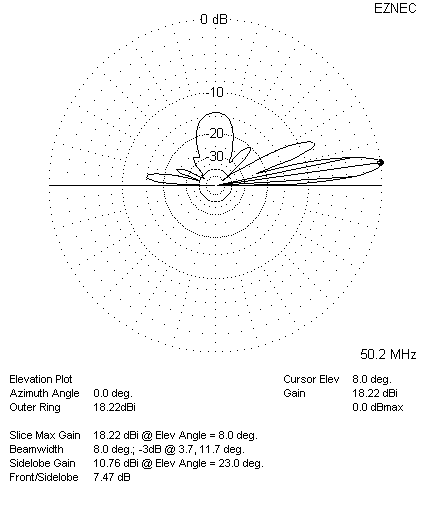

④ スタック上：１２．７８ｍ下：７．９６５ｍ間隔：４．８１５ｍ

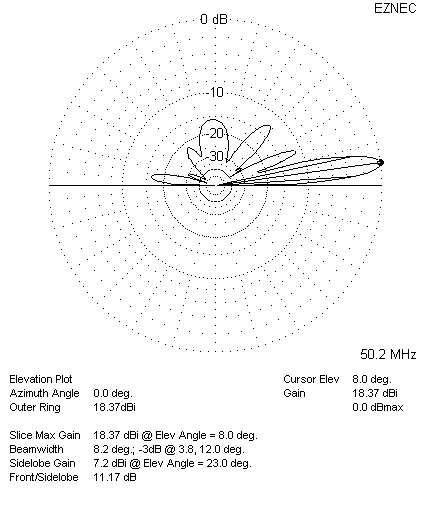

⑤ スタック上：１２．７８ｍ下：７．０４ｍ間隔：５．７４ｍ

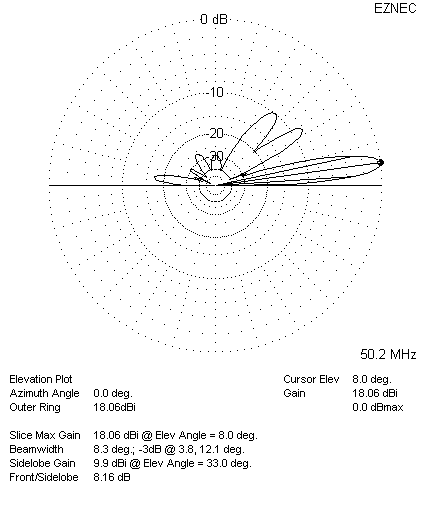

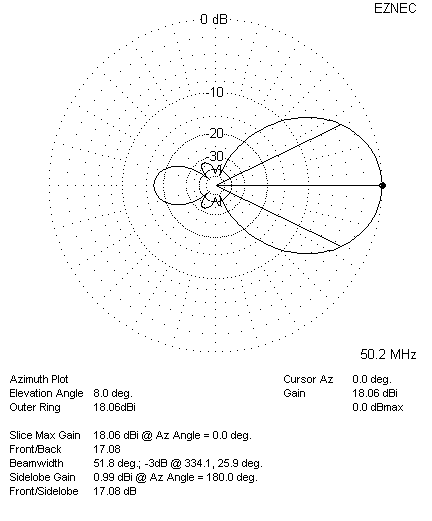

⑥ スタック上：１２．７８ｍ下：５．２３５ｍ間隔：７．５４５ｍ
