ツーバイフォー99

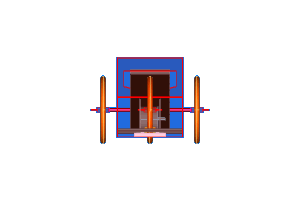

設計図(99/08/22版)


1999WEMでは「古河電池賞」を受賞できました!!応援ありがとうございました。
次は1999SUGOに向けてがんばります!!
車体の特徴は,再利用可能な材料を利用してどこまでやれるかです。
レース後の車体ゴミ問題にも対応する,ひと味違った視点の2×4です。
エコランカーの製作は自作した車で,しかも,それに乗ってレースするなんて夢みたいで,おもしろいですよ。みなさんも参加されてはいかがでしょうか!!

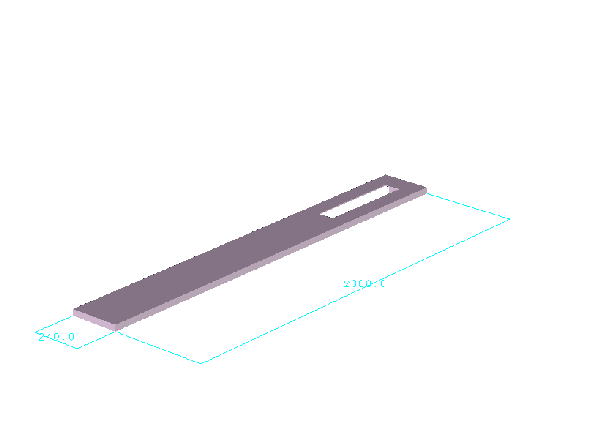

1.シャーシ部をつくる。

・個人でレースするときは,やっぱりコストが大問題です。
・今回は,丈夫,製作簡単,安価のアルミ足場を利用しました。
・値段は長さ2,000mmのもので1台4,000円ぐらいです。
・重さは1台4kgぐらいです。
・すごく丈夫で,座ってもたわみません。
・レースが終わってからは物置の棚なんかに再利用できそうです。どうでしょうか。
・後輪用の穴はジグソーで空けました。意外と簡単でした。
・車体の処分方法も考えておかないと,レースの目的が環境問題やエネルギー問題などをテーマとしていることでもあるし,処分できないゴミとなってしまっては矛盾する思いますが,どうでしょうか?

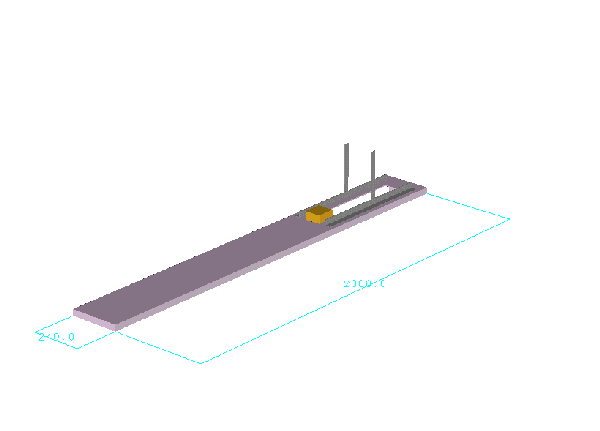

2.後輪部をつくる。

・アルミ足場に穴をあけて,後輪のハブを固定できるようアルミアングルで補強しました。
・図では見えませんが,裏側もアルミアングルで補強しました。
・あとはブレーキ固定用の2×4木材をつけました。
・なんと木材はほんの少し使用しただけとなってしまいました。
・2×4という名前が合わなくなってきたような...

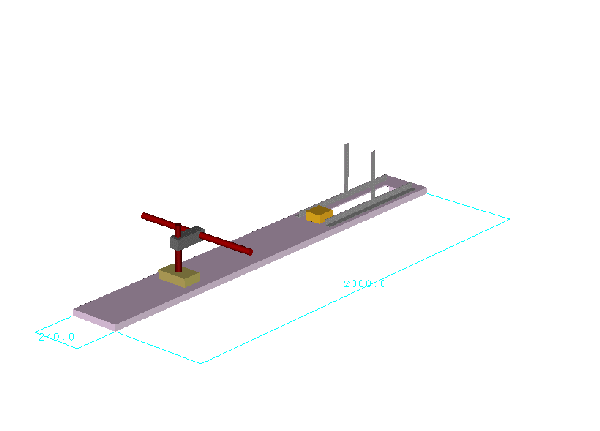

3.ハンドル部をつける。

・ハンドルと前輪タイヤ軸受けは兼用としました。
・98年モデルと同じ構成としました。
・ハンドルの軸はアルミ足場に穴を空けて2×4木材で固定しました。
・ここでも2×4木材を少し使用しました。なくても良いみたい..

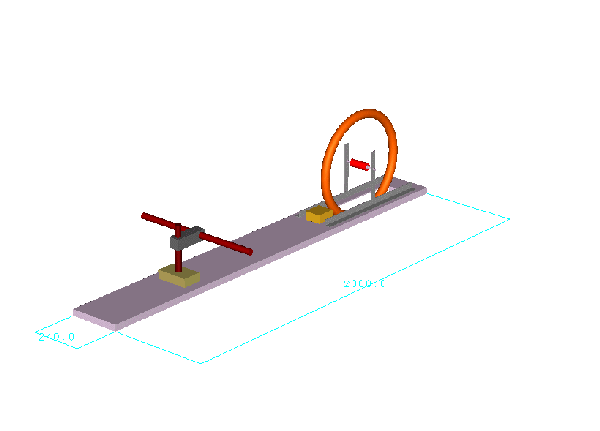

4.後輪のタイヤをつけます。

・後輪のハブは,アルミのLアングルを利用して,つけました。
・ハブはシマノのカセット用フリーがついたものを使用しました。

5.前輪を取り付けます。

・前輪を取り付けます。

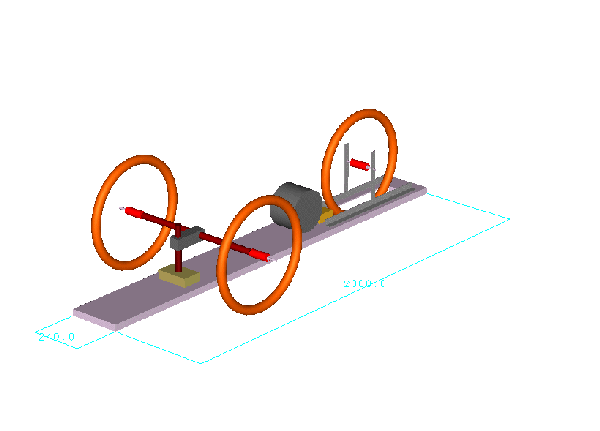

6.モータを取り付けます。

・SUGOは登りがきついのでモータはホンダのDDW4030にしました。
・300Wのものにしました。

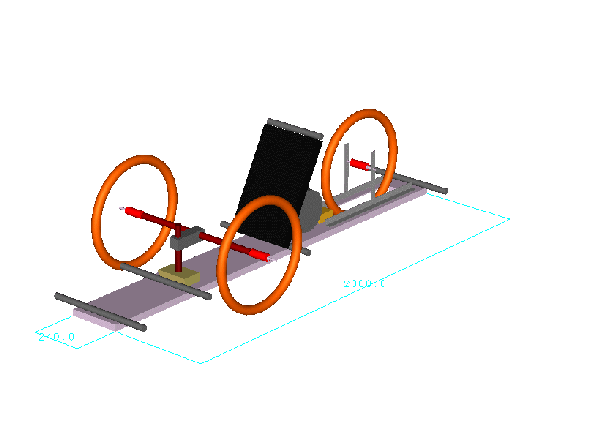

7.座席やボディー取り付け用パイプをつけます。

・座席やボディー取り付け用のプラスチックパイプをつけます。
・パイプの固定にはイレクター用の部品を使用しました。
・車体の総重量は,20〜30kgにする予定です。

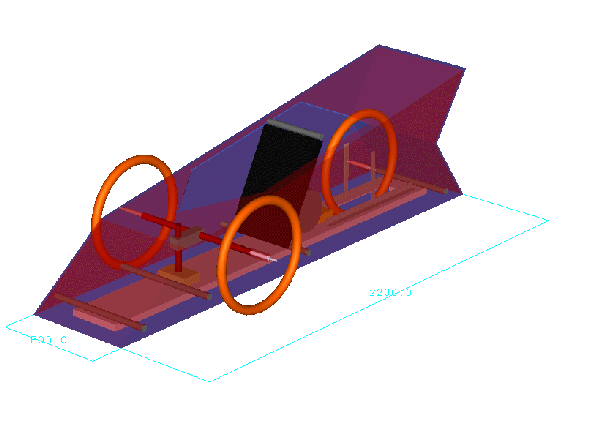

8.ボディーをとりつけます。

・ボディーはポリプロピレンです。
・黒色や白色は1,000円ぐらいで少し安価です。
・あとは電流計や配線が必要です。
・めでたく完成!!(実際はまだ完成してなーい)
・あとは試走して,ギア比の調整です。

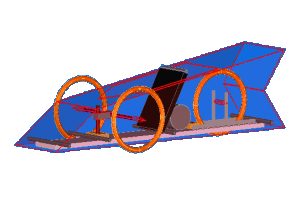

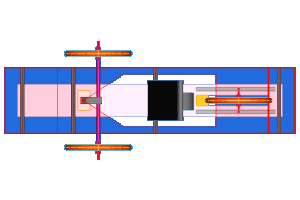

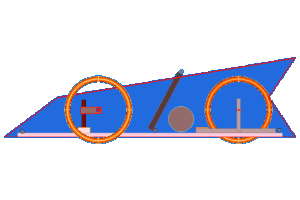

9.ボディーを透過にして見た図

・CADソフトの機能で遊んでみました。

重量の計算(予定)

   部品名    数量 単位  単位重量kg   合計重量kg     備 考
フレーム 1 台     4.0
タイヤ 3 本 2.0 6.0
モータ,コントローラ 1 式
12Vバッテリー 4 個           支給されるもの
ボディー他 1 式      3.8 予定
合 計

費用の計算(予定)

部品名 数量 単位  単価(円)   合計(円)     備 考
フレーム 1 台     4,000
ホイール,ハブ 3 本 2,500 7,500 中古品
タイヤ 3 本 7,000 21,000
ポリプロピレン 3 枚 1,200 3,600
プライマー 1 本   2,500
ハンドルジョイント 1 個   2,800 特価品
ハブジョイント 1 組   2,500
チェーン 1 本   1,220
スプロケット大 1 個   5,460 穴開け工賃含む
スプロケット小 1 個   600 穴開け工賃含む
モータ,コントローラ 1 式   60,000
座席のプレート 1 式   2,800
イレクター他 1 式   3,000
ペンキ 1 式   1,000
レース参加費 1 式       レース代
保険料 1 式       レース代
電流計 1 個   2,000
電圧計 1 個   2,000
旅費 1 式   不明
前輪用パイプ  1 本   2,100
Vブレーキ  1 個   2,400
ブレーキレバー 1 個   1,000
合 計
